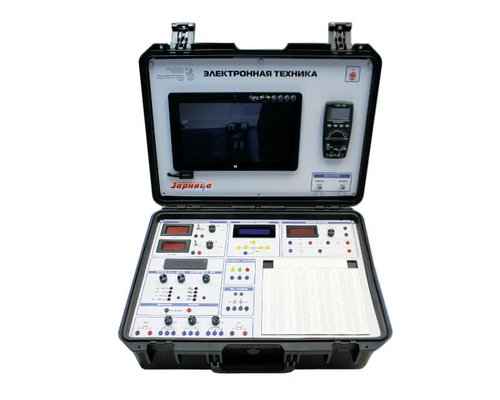

Учебно-лабораторный кейс "Электронная техника" (УЛК-ЭТ)

Конструктивно изделие представляет собой пластиковый кейс с набором дополнительных устройств и аксессуаров, в состав которых входят соединительные провода и кабели, электронные компоненты, клавиатура, манипулятор типа "мышь".

Кейс содержит персональный компьютер планшетного типа с операционной системой Windows, источники питания, цифровые и аналоговые измерительные приборы, функциональный и трехфазный генераторы, макетную плату для беспаечного монтажа, служащую для сборки и исследования схем, и другие функциональные узлы.

Виртуальный двухканальный запоминающий USB-осциллограф и установленное на планшетный моноблок программное обеспечение позволяют отображать на экране осциллограммы, записывать и выводить на печать данные.

Посредством USB-портов к планшетному моноблоку можно подключить программатор для программирования микроконтроллеров, съемный носитель для записи и хранения данных.

Данное лабораторное оборудование не требует паяльных принадлежностей, макетная плата унифицирована практически под все серийно выпускаемые выводные радиоэлектронные компоненты.

Опционально:

• на планшетный компьютер может быть установлено программное обеспечение Multisim, Proteus, Microcap, ПО для программирования микроконтроллеров, MS Office, LabView;
• оборудование может комплектоваться программатором для программирования микроконтроллеров определенных марок;
• оборудование может комплектоваться принтером;
• оборудование может комплектоваться платой ввода/вывода USB NI 6009;
• оборудование может комплектоваться дополнительным комплектом радиоэлектронных компонентов.

Базовая комплектация:

Дополнительная комплектация:

Дополнительное оборудование и программное обеспечение (ПО):

• Обучающая система ПО LMS Zarnitza.

1. Учебно-лабораторный кейс "Электронная техника".
2. Кейс-ячейка с набором электронных компонентов.
3. Гибкая клавиатура.
4. Беспроводная мышь.
5. Комплект соединительных проводов и кабелей.
6. Паспорт изделия.
7. Руководство по эксплуатации.
8. Методические рекомендации по проведению лабораторных работ.

• Габариты: не более 600 х 500 х 400 мм.
• Масса: не более 16 кг.
• Электропитание: 220 В, 50 Гц.
• Потребляемая мощность: не более 120 Вт.

Учебно-лабораторный кейс "Электронная техника" (УЛК-ЭТ) настольного исполнения предназначен для проведения лабораторно-практических занятий. Кейс обеспечивает изучение измерительных приборов различных типов и методик измерений в электрических цепях постоянного и переменного тока, исследование большинства радиоэлектронных компонентов и аналоговых и цифровых электронных устройств на них.

Оборудование может применяться в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсам: "Основы электроники", "Моделирование и исследование электронных устройств", "Электротехника". Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций. Возможности оборудования и направленность исследований не исчерпываются перечнем радиоэлектронных компонентов, входящих в комплект поставки, и перечнем лабораторных работ, изложенных в методических рекомендациях. Состав средств измерений, установленных в кейс, и элементная база могут быть расширены и дополнены силами Заказчика. Отсутствующее необходимое ПО также может быть установлено силами Заказчика.

• Персональный компьютер планшетного типа с ОС Windows.
• Автоматический мультиметр.
• Виртуальный двухканальный запоминающий осциллограф.
• USB-порт.
• Макетная плата, содержащая не менее 2200 точек для подключения любых микросхем и микроконтроллеров с Dip-корпусами, а также для любых радиодеталей и проводов с диаметром выводов от 0,3 до 0,8 мм.
• Источник напряжения постоянного тока: 5 В; 0,5 А.
• Регулируемый источник напряжения постоянного тока: +/-15 В, 0,3 А.
• Источник напряжения постоянного тока: +/-15 В, 0,3 А.
• Источник напряжения постоянного тока: 15 В, 0,3 А.
• Функциональный генератор напряжения переменного тока с регулируемыми значениями частоты и амплитуды колебаний и индикацией частоты.
• Трехфазный генератор: 50 Гц, 8 В, 300 мА.
• Цифровой универсальный измеритель мощности (Р, U, I, f, j, cosj).
• Цифровой универсальный ампервольтметр с переключаемыми параметрами AC/DC: 20 В/200 В/ 0,2 А/2 А (2 шт.).
• Переменные сопротивления различных номиналов мощностью 0,5 Вт.
• Динамическая головка.
• Микрофон.

1. Исследование полупроводникового диода.
2. Исследование стабилитрона.
3. Исследование биполярного транзистора.
4. Исследование полевого транзистора.
5. Исследование тиристора.
6. Исследование усилительного каскада на транзисторе.
7. Исследование операционного усилителя и схем с его использованием.
8. Исследование бестрансформаторного усилителя мощности.
9. Исследование транзисторного LC-генератора.
10. Исследование однофазной мостовой схемы выпрямления.
11. Исследование RC-генератора на ОУ.
12. Исследование релаксационных генераторов на базе таймера 555.
13. Построение и исследование триггера на транзисторах.
14. Исследование схем стабилизаторов напряжения.
15. Исследование тиристорного управляемого выпрямителя.
16. Исследование светодиода.
17. Исследование оптронной пары.
