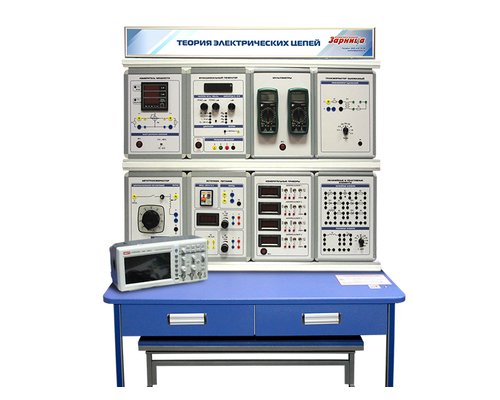

Комплект учебно-лабораторного оборудования "Теория электрических цепей" (ТЭЦ-СР-1)

Аппаратная часть стенда выполнена по модульному принципу.

Базовая комплектация:

Дополнительная комплектация:

Дополнительное оборудование и программное обеспечение (ПО):

• Обучающая система ПО LMS Zarnitza.

1. Лабораторный стенд "Теория электрических цепей" (ТЭЦ-СР-1).
2. Стол лабораторный.
3. Двухуровневая двухрядная рама.
4. Комплект соединительных проводов и кабелей.
5. Вывеска с названием стенда.
6. Паспорт изделия.
7. Руководство по эксплуатации.
8. Методические рекомендации по проведению лабораторных работ.

• Габариты: не более 930 х 800 х 1600 мм.
• Масса: не более 50 кг.
• Электропитание: 220 В, 50 Гц.
• Потребляемая мощность: не более 100 Вт.

Комплект учебно-лабораторного оборудования "Теория электрических цепей" (далее стенд) предназначен для изучения электрических цепей постоянного и переменного тока, трехфазных цепей, переходных процессов в линейных и нелинейных электрических цепях, электрических цепей с последовательным и параллельным соединением элементов.

Оборудование может применяться для обучения в учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсу "Теория электрических цепей". Также оборудование может быть использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

Комплект лабораторных модулей:

• Функциональный генератор.
• Источник питания.
• Измеритель мощности.
• Измерительные приборы.
• Автотрансформатор.
• Мультиметры.
• Нелинейные элементы. Реактивные элементы. Резисторы/Активная нагрузка.
• Диоды, резисторы, конденсаторы.
• Трансформатор однофазный.
• Осциллограф.
• Однородная длинная линия

1. Электроизмерительные приборы и измерения.
2. Экспериментальное определение параметров элементов цепей переменного тока.
3. Электрическая цепь переменного тока с последовательным соединением элементов.
4. Электрическая цепь переменного тока с параллельным соединением элементов.
5. Трехфазная электрическая цепь при соединении потребителей по схеме "звезда".
6. Трехфазная электрическая цепь при соединении потребителей по схеме "треугольник".
7. Нелинейная цепь постоянного тока.
8. Нелинейная цепь переменного тока.
9. Нелинейная цепь постоянного тока с последовательным соединением элементов.
10. Разветвленная нелинейная электрическая цепь постоянного тока.
11. Сложная линейная цепь постоянного тока.
12. Однофазный трансформатор.
13. Исследование модели однородной длинной линии.
14. Исследование простых цепей постоянного тока.
15. Исследование сложной цепи постоянного тока методом наложения.
16. Исследование режима выделенной ветви сложной цепи методом эквивалентного генератора.
17. Исследование простых цепей переменного синусоидального тока.
18. Исследование передачи мощности от активного двухполюсника к пассивному.
19. Исследование последовательной резонансной цепи.
20. Исследование параллельной резонансной цепи.
21. Исследование компенсации реактивной мощности нагрузки.
22. Исследование трехфазной цепи при соединении нагрузки звездой с нулевым проводом.
23. Исследование трехфазной цепи при соединении нагрузки звездой без нулевого провода.
24. Исследование трехфазной цепи при соединении нагрузки треугольником.
25. Исследование специфических режимов трехфазных цепей.
26. Исследование простых цепей несинусоидального тока.
27. Исследование сложной цепи несинусоидального тока.
28. Исследование переходных процессов в цепи R, L.
29. Исследование переходных процессов в цепи R, C.
30. Исследование переходных процессов в цепи R, C, L.
