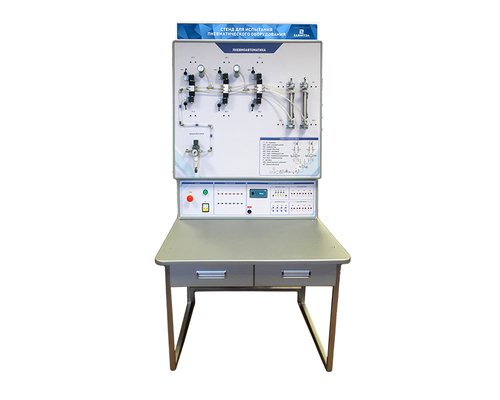

Комплект учебно-лабораторного оборудования "Пневмоавтоматика" (ПА-ПК)

1. Комплект учебно-лабораторного оборудования "Пневмоавтоматика".
2. Стол.
3. Ноутбук.
4. Программное обеспечение LabView (диск).
5. Компрессор.
6. Комплект соединительных проводов и кабелей
7. Вывеска с названием стенда.
8. Паспорт.
9. Руководство по эксплуатации.
10. Методические рекомендации по проведению лабораторных работ.

Базовая комплектация:

Дополнительная комплектация:

Дополнительное оборудование и программное обеспечение (ПО):

• Обучающая система ПО LMS Zarnitza.

• Габариты: не более 1500 х 1400 х 650 мм.
• Масса: не более 80 кг (без пневмоаппаратуры).
• Электропитание: 220 В., 50 Гц.
• Потребляемая мощность от сети: не более 2000 Вт.

Проведение лабораторных работ по дисциплине "Гидравлические и пневматические системы", изучение программируемого логического контроллера (ПЛК) в составе управления пневмоприводом. Комплект учебно-лабораторного оборудования обеспечивает проведение лабораторных работ группой из 2-4 человек, а также может быть использован на семинарах и курсах повышения квалификации персонала предприятий и организаций.

• Фильтр-регулятор давления с манометром.
• Пневмоцилиндр двухстороннего действия с магнитным кольцом на поршне с тормозным демпфером в конце и начале хода с датчиками положения штока (2 шт.).
• Дроссель с обратным клапаном (4 шт.).
• Распределитель 3/2 с двухсторонним электропневматическим управлением.
• Распределитель 5/2 с двухсторонним электропневматическим управлением.
• Распределитель 5/3 с двухсторонним электропневматическим управлением.
• Манометр (3 шт.).
• Электрический блок питания 24 В., 1 А (постоянный ток).
• ПЛК Mitsubishi Electric ALPHA-2.
• Плата ввода/вывода.

1. Изучение ПЛК Mitsubishi Electric ALPHA-2 в составе системы управления пневмоприводом.
2. Получение практических навыков по составлению программ для ПЛК Mitsubishi Electric ALPHA-2 с помощью среды программирования AL-PCS/WIN-EU на компьютере. Запись программ в память ПЛК.
3. Изучение принципов программирования ПЛК на примере простейшего алгоритма движения штока цилиндра. Разработка алгоритма управления и программного обеспечения для системы управления циклическим движением штока цилиндра с применением распределителя 5/3.
4. Разработка алгоритма управления и программного обеспечения для системы управления циклическим движением штока цилиндра с применением распределителя 5/3 и концевых датчиков положения.
5. Разработка алгоритма управления и программного обеспечения для системы управления движением штока цилиндра с применением распределителя 5/2 и концевых датчиков положения.
6. Разработка алгоритма управления и программного обеспечения для системы управления циклическим движением штока цилиндра с применением распределителя 5/2 и концевых датчиков положения.
7. Разработка алгоритма управления и программного обеспечения для системы управления циклическим движением штоков двух цилиндров с применением распределителей 5/3 и 5/2, а также концевых датчиков положения.
