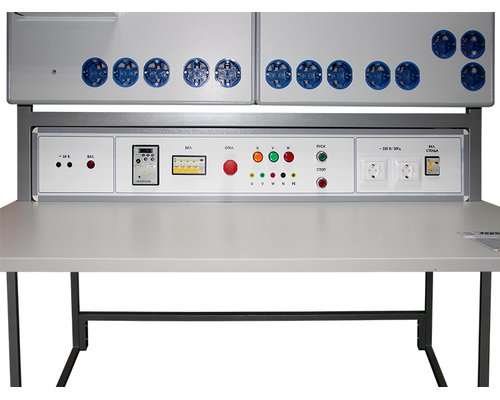

Комплект учебно-лабораторного оборудования "Электромонтажный стенд для монтажа скрытой и открытой проводки" (ЭМС3)

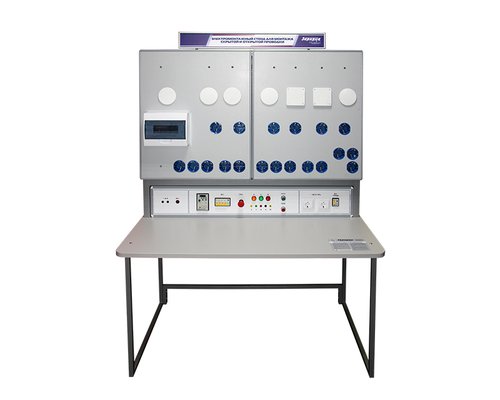

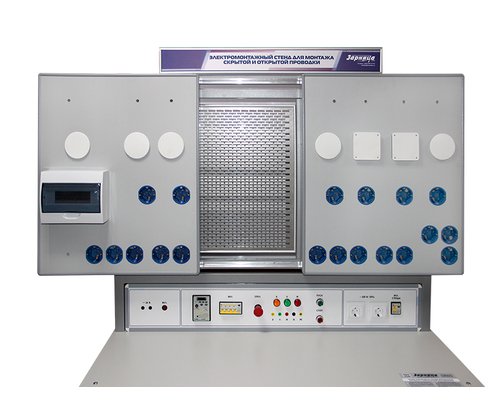

Конструктивно стенд представляет собой стол, на котором установлены различные источники питания и рама для навешивания перфорированной панели из нержавеющей стали и имитатора отделочной панели дома. Элементы электрического монтажа закрепляются в отверстиях перфорированной панели с помощью пластиковых клипс и крепежных элементов.

Технические характеристики (энерго-габаритные):

• Габариты: 1500 х 850 х 2000 мм.
• Масса: не более 150 кг.
• Электропитание: 220 В, 50 Гц.
• Потребляемая мощность от сети: не более 500 Вт.

Комплект поставки:

1. Лабораторный стенд "Электромонтажный стенд для монтажа скрытой и открытой проводки".
2. Комплект соединительных проводов.
3. Паспорт изделия.
4. Руководство по эксплуатации.

Комплект учебно-лабораторного оборудования "Электромонтажный стенд для монтажа скрытой и открытой проводки" (ЭМС3) предназначен для подготовки студентов по специальности "электромонтер/электромонтажник" и проведения практических работ по сборке бытовых и промышленных электрических цепей с открытой и закрытой проводкой.

Оборудование может применяться в процессе обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по теме "Монтаж электрооборудования и электропроводки". Также может использоваться на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

Состав (основного изделия):
· Лабораторный стол.
· Модуль питания стенда.
· Имитатор отделочной панели дома.
· Перфорированная панель.
· Набор компонентов для монтажа электропроводки:
· щиток распределительный,
· переключатель (2 шт.),
· выключатель одноклавишный (4 шт.),
· выключатель двухклавишный (2 шт.),
· розетка с заземляющими контактами (13 шт.),
· патрон для ламп накаливания Е27 (6 шт.),
· распределительная коробка прямоугольная (3 шт.),
· распределительная коробка круглая (5 шт.),
· звонок.
· Набор компонентов для монтажа шкафов управления:
· трехполюсный автоматический выключатель 10 А,
· однополюсный автоматический выключатель 1 А,
· контактор (2 шт.),
· приставка контактная ПКИ (2 шт.),
· тепловое реле,
· реле времени,
· кнопочный пост управления на 2 позиции,
· кнопочный пост управления на 3 позиции,
· светодиодная лампа-индикатор красная (2 шт.),
· светодиодная лампа-индикатор зеленая (2 шт.),
· кнопка аварийного отключения,
· ограничитель на din-рейку,
· трехфазная вилка и розетка,
· трехфазный асинхронный двигатель АИР 56.
· Набор метизов и соединителей:
· кабельный наконечник О-образный (200 шт.),
· кабельный наконечник U-образный (200 шт.),
· клипса монтажная (150 шт.),
· клемма соединительная WAGO на 3 провода (20 шт.),
· нулевая шина (2 шт.),
· кабельная стяжка 10х150 (100 шт.).
· Набор электрических кабелей:
· ПВС 3х1,5 (10 м),
· ВВГ 3х1,5 (10 м),
· ПВ3 1х1,5 черный (30 м),
· ПВ3 1х1,5 белый (30 м),
· ПВ3 1х1,5 желто-зеленый (30 м).
