Комлект учебно-лабораторного оборудования "Телекоммуникационные линии связи"

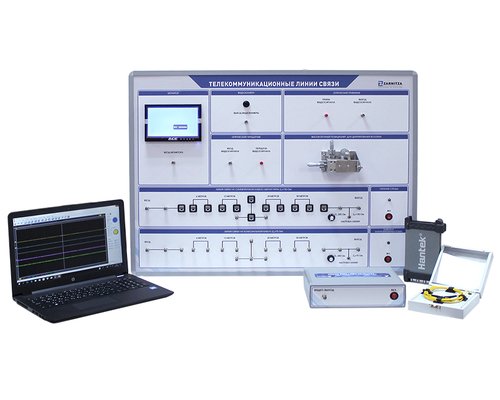

Комплект учебно-лабораторного оборудования "Телекоммуникационные линии связи" представляет собой вертикальный моноблочный модуль настольного исполнения, имитирующий прохождение сигналов в волоконно-оптических, симметричных и коаксиальных линиях связи.

Лабораторный стенд предназначен для изучения дисциплины "Сетевые информационные технологии" и изучения распространения сигналов в волоконно-оптических, симметричных и коаксиальных линиях связи. Оборудование может применяться в процессе обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по дисциплине "Сетевые информационные технологии".

1. Лабораторный стенд "Телекоммуникационные линии связи".
2. Ноутбук.
3. USB осциллограф.
4. USB генератор.
5. Комплект соединительных проводников и кабелей.
6. Паспорт изделия.
7. Руководство по эксплуатации.
8. Методические указания к выполнению лабораторных работ.

• Габариты: 950 х 700 х 680 мм.
• Масса: 55 кг.
• Электропитание: 220 В, 50 Гц.
• Потребляемая мощность от сети: не более 250 Вт.

1. Волоконно-оптическая линия связи, которая включает в себя:

• передающую телевизионную камеру;
• оптический передатчик;
• высокоточный позиционер для центрирования волокна;
• участок длинной линии оптоволокна;
• оптический приемник;
• ·оптический кабель с разъемами для его подключения на передней панели.

2. Линия связи на симметричном кабеле ("витой паре" с волновым сопротивлением не более 100 Ом), которая включает в себя:

• входной и выходной симметрирующие трансформаторы;
• отрезок симметричного кабеля с разъемами для его подключения на передней панели;
• нагрузку линии.

3. Линия связи на коаксиальном кабеле с волновым сопротивлением не более 75 Ом, которая включает в себя:

• отрезок коаксиального кабеля с разъемами для его подключения на передней панели;
• нагрузку линии.

4. Встроенный генератор помехи, который формирует импульсы тока прямоугольной формы.

1. Определение полосы пропускания волоконно-оптической линии связи.
2. Исследование влияния погрешностей (неоднородностей) в стыках оптоволоконных кабелей на затухание сигнала и определение технических требований к точности изготовления оптических соединителей.
3. Исследование распространения электромагнитных колебаний в кабелях в зависимости от сопротивления источника сигнала и нагрузки на импульсном сигнале.
4. Определение характера распространения сигналов в линии в зависимости от сопротивления нагрузки на гармоническом сигнале.
5. Сравнительная оценка помехозащищенности линий при внешнем воздействии электромагнитных полей.
6. Проведение качественной оценки передачи телевизионного сигнала по волоконно-оптической линии связи с внесением неоднородностей в стык оптического кабеля.
7. Передача видеосигнала от видеокамеры по различным линиям связи.
8. Измерение затухания кабеля в диапазоне частот.
