Потолочная система электроснабжения двухсторонняя П-1

Оборудование объединено в единую информационную сеть и интегрировано в единую информационную систему.

Система обеспечивает безопасное размещение электрических розеток за пределами доступа учеников во время отсутствия необходимости работы с электроприборами.

Все компоненты управления находится под контролем преподавателя полностью, исключая несанкционированный доступ со стороны учеников.

Многофункциональная система соответствовует требованиям: ГОСТ 30331.1-2013, ГОСТ Р 50571.2-94, ГОСТ Р 50571.7.718-2017, ГОСТ IEC 61439-1-2013, ГОСТ Р 51321.1-2007, ГОСТ IEC 60439-3-2012, ГОСТ 28139-89, СП 31-110-2003, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, «Правила устройства электроустановок» (ПУЭ). Многофункциональная система и модули электроснабжения имеют документы подтверждения соответствия в виде Сертификата Соответствия Технического регламента Евразийского экономического союза ТР ТС 004/ 2011 «О безопасности низковольтного оборудования и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» предназначенные для использования в общеобразовательных учреждениях. Модули электроснабжения имеют документы подтверждения соответствия в виде Сертификата Соответствия ГОСТ 28139-89 «Оборудование школьное. Общие требования безопасности».

Исполнение

Многофункциональная система смонтирована из автоматически опускаемых модулей, прикрепленных к потолку помещения, шкафа управления системой. Система подачи электроэнергии рабочих мест осуществляется через соединения на стойках подачи выезжающего модуля. Энергоснабжение и управление осуществляться централизованно через шкаф.

Назначение

Многофункциональная система предназначена для оснащения кабинета физики общеобразовательной школы для обеспечения электропитанием приборов, установок, электросхем при проведении демонстрационных опытов, фронтальных и лабораторных работ, практикумов, кружковых и факультативных занятий.

Многофункциональная система представляет собой комплектное низковольтное устройство полной заводской готовности, включающее все для обеспечения функционирования устройства, аппараты, приборы.

Основные эксплуатационные характеристики

Построение конструкции модульное.

Соответствует требованию к электрическим соединениям ГОСТ Р 51321.1-2007,

ГОСТ Р 50571.2-94.

Соответствует требованию к электропроводке ГОСТ Р 50571.5.52-2011

Соответствует требованию монтажа электрической схемы ОСТ 16.0.684.032-92

Частота-50 Гц

Соответствует требованию к системам сборных шин ГОСТ 6815-79, ГОСТ 28668.1-91 и ГОСТ Р 51321.2-2009.

Соответствует требованию к конструкции корпусов ГОСТ 10985-80, ГОСТ 32127-2013.

Соответствует требованию к коммутационной способности ГОСТ 2933-83

Соответствует требованию ГОСТ 14254-2015

Степень защиты IP30

Общая мощность одновременно включаемого школьного электротехнического оборудования для одного кабинета 3 кВт.

Эксплуатация электрооборудования осуществляется в условиях климатического исполнения УХЛ категории размещения 4.2 по ГОСТ 15150-69 и ГОСТ 15543.1-89, при температуре окружающего воздуха, в диапазоне от плюс 15 до плюс 35. °С, относительной влажности воздуха 80% при плюс 25 °С.

Электрооборудование устойчиво к воздействию механических факторов внешней среды M1 по ГОСТ 17516.1-90 и ГОСТ 30631-99.

Эргономические характеристики ГОСТ Р 56274-2014, ГОСТ Р ИСО 26800-2013 и ГОСТ Р ЕН 614-1-2003.

Органы управления cнабжены надписями (символами) по ГОСТ 28139-89, ГОСТ Р МЭК 60073-2000, ГОСТ 21991 и ГОСТ 12.2.064-81, указывающими область управления.

Конструкция электрооборудовании выполнена согласно ГОСТ Р 27.605-2013, ГОСТ 23660-79, ГОСТ 26656-85, доступна к осмотру и снятию составных частей, подлежащих замене, ремонту, мытью и (по мере необходимости) её санитарной обработке штатными растворами.

Требование к материалам.

Электрооборудование выполнено из не коррозионностойких материалов, имеет покрытия соответствует ГОСТ 9.032-74, ГОСТ 9.410-88 и ГОСТ 9.301-86 (наружные поверхности – по IV классу, внутренние поверхности – VI классу). Металлические покрытия выполнены в соответствует ГОСТ 9.303-84.

Все металлические детали окрашены эпоксидно-полиэфирной порошковой краской в цветовой гамме согласованной с заказчиком. Металлические детали перед покраской проходит обезжиривание водным дисперсионным реагентом в специальной камере. Толщина покраски 105 мкм

Группа условий эксплуатации покрытий 4 по ГОСТ 9.104-79

Показатели надёжности

Система непрерывного длительного применения соответствует ГОСТ 20.39.312-85, ГОСТ Р 27.003-2011 и ГОСТ 27883-88.

При отказах аппаратных средств восстанавливается заменой из ЗИП на объекте потребителя.

Наработка на отказ в рабочих условиях применения составляет 11000 час

Требования к безопасности

Электрооборудование установлено соответствует с ГОСТ Р 50571.5.51-2013 и схемой электрической принципиальной.

Электрическая схема исключает возникновение короткого замыкания и нарушения изоляции между опасными для жизни элементами и доступными частями, соединяющимися с ними в результате случайных воздействий (ослабление крепления, вибрации).

Конструкция электрооборудования в условиях эксплуатации исключает возникновение риска поражения электрическим током от доступных частей или частей, которые становятся доступными после снятия защитных элементов (крышек, кожухов) вручную. Снятие защитных оболочек без применения инструмента исключено.

Указания мер безопасности

На корпусах (оболочках) электрооборудования размещены знаки электробезопасности (молнии черного цвета на желтом фоне треугольника с черной каймой).

Все узловые части электрооборудования заземлены согласно ГОСТ 12.1.030-81 и ГОСТ 12.2.007.0-75, заземляющие контакты промаркированы по ГОСТ 21130-75.

Места приложения нагрузки – по ГОСТ Р 51321-2007.

Все токоведущие элементы оборудования закрыты защитными кожухами (крышками, оболочками), исключают поражения школьного персонала.

Уровень общей вибрации электрооборудования не превышает нормативов по ГОСТ 12.1.012-2004 (категория 3а).

Защита от превышения нагрева обеспечивается по ГОСТ Р 50571.7.718-2017.

Комплектация

Шкаф управления c табло и органами управления 1 шт

Автоматический опускаемый модуль учителя 1 шт

Автоматический опускаемый модуль ученика 6 шт

Шкаф управления c табло и органами управления

Комплектация шкафа:

1. табло управления;

2. блоки включения питания;

3. распределительный щит;

4. пульт дистанционного управления

Шкаф управления предусматривает включения и выключения питания; Шкаф управления предусматривает распределения питания на автоматизированный модуль учителя и опускаемые модули учеников.

Шкаф управления предусматривает подачу сжатого воздуха, вакуума, на модули учеников и учителя.

Шкаф управления предусматривает управление вытяжной системой вентиляции с модулей учеников и учителя.

Шкаф управления оборудуется дверцей, запираемой на замок, табло управления расположено за дверцей.

В шкафу на табло управления есть возможность останавливать модули на заданном уровне, путем нажатия клавиш «вверх»/«вниз», модули имеет возможность подниматься и опускаться как вместе, так и по группам. Кратковременное (обычное) нажатие на кнопку не вызывает никакой реакции системы, имитируя её неработоспособность. Выбранные стойки будут двигаться, пока не достигнут конечного положения (верхнего или нижнего). Движение вниз сопровождается звуковым сигналом.

Корпус шкафа выполнен из из металла.

Конструкция шкафа комбинированная и включает в себя распашные дверцы. Толщина ЛДСП 22 мм

Предел прочности ЛДСП при изгибе 10 Мпа ГОСТ 10632-2014»

Номинальное напряжении 230 В

Габаритные размеры ширина 700 мм:

Габаритные размеры глубина 450 мм

Габаритные размеры высота 2900 мм

Табло управления

Выполнен из алюминия. Все расположенные на панели кнопки управления, дисплеи, индикаторные лампы, разъемы, регуляторы напряжения снабжены надписями, нанесенными 3Д печатью химически стойкой краской устойчивой к кислотам, щелочам.

Толщина алюминиевой панели 2,1 мм

Наличие включателя электрического питания шкафа с помощью поворотного ключа. Есть возможность активация включения шкафа происходит при помощи карты с радиочастотной идентификацией RFID загорается индикатор питания «Включено» и есть бесконтактная резонансная электромагнитная передача энергии и информации между меткой и считывателем.

Есть лампа подачи питания для контроля момента включенного состояния снабжения электроэнергией системы.

Наличие кнопки красного цвета аварийного выключения электроснабжения, предназначена для предотвращения аварийной ситуации, что приводит к отключению всего комплекса. Степень IP65.

Наличие двух кнопок, опускание и поднятие всех модулей одновременно. Наличие кнопки «вверх»/ «вниз» опускание и поднятие модуля учителя. Есть возможность останавливать модули на заданном уровне.

Наличие кнопки «вверх»/ «вниз» опускание и поднятие модулей учеников.

Есть возможность останавливать модули на заданном уровне.

Панель переменного и постоянного напряжения:

Блок постоянного напряжения

На табло управления расположены: цифровой амперметр и вольтметр, регулятор подаваемого постоянного напряжения, регулятор силы тока.

Выходное регулируемое напряжение постоянного тока от 0 до 32 В. Вращение регулятора изменяет значение напряжения. Дискретность регулировки напряжения 0,1 В.

Сила выходного регулируемого постоянного тока : от 0 до 10 А. Вращение регулятора изменяет значение силы тока. Дискретность регулировки силы тока 0,1 А:

Блок переменного напряжения

На табло управления расположены: регулятор подаваемого переменного напряжения. Выходное регулируемое напряжение переменного тока, устройства для организации слаботочной сети от 0 до 42 В. Вращение регулятора изменяет значение напряжения. Дискретность регулировки напряжения 6 В

Сила выходного регулируемого переменного тока, устройства для организации слаботочной сети 12 А.

Наличие панели управления подачи сжатого воздуха включение и отключение подачи сжатого воздуха 1 шт

Наличие панели управления подачи вакуума на модули включение и отключение подачи вакуума 1 шт

Панель управления подачей воды на модули включение и отключение подачи воды 1 шт

Панель управления вытяжной вентиляции с модулей используется для переключения скоростей многозональной вытяжной системы и произведения включения и выключения вытяжной системы с модулей.

Блок включения питания

Блок включения питания располагаются на алюминиевой панели, на лицевой стороне шкафа.

Все расположенные на панели включатели питания снабжены надписями, нанесенными 3Д печатью химически стойкой краской устойчивой к кислотам, щелочам.

Вводной включатель 1 шт.

Включатель питания модуля учителя 1 шт.

Включатель питания модулей учеников 1 шт.

Включатель питания переменного и постоянного напряжения 1 шт.

Включатель питания сжатого воздуха 1 шт.

Включатель питания вытяжной вентиляции 1 шт.

Включатель питания подачи вакуума 1 шт.

Распределительный щит

Устройство для организации слаботочной сети

Управление устройством происходит с табло управления. Предназначено для подачи питания на приборные клеммы, расположенные на модуле учителя и учеников. Устройство имеет режимы стабилизации тока и напряжения. Устройство выдает постоянный ток 0-32В и 0-10А и переменный ток 0-42В, 0-10А для подачи тока на модуль учителя и учеников.

Модуль подачи сжатого воздуха

Управление модулем происходит с табло управления.

Предназначен для распределения сжатого воздуха на модуль учителя и учеников. Подача и отключения сжатого воздуха происходит при помощи электромагнитного клапана.

Модуль подачи воды

Управление модулем происходит с табло управления.

Предназначен для подачи воды на модуль учителя и учеников. Подача и отключения воды происходит при помощи электромагнитного клапана

Модуль управления многозональной вытяжной вентиляцией

Управление модулем происходит с табло управления.

Предназначен для управления вытяжным многозональным вентилятором.

Коммутатор локальной сети

Кол-во портов 24 шт.

Наличие интерфейса 10/100/1000 Base-TX

Пульт дистанционного управления

Назначение: управлением подъемом и опусканием потолочных модулей электроснабжения. С помощью кнопок пульта дистанционного управления происходит синхронное опускание и поднятие потолочных модулей электроснабжения.

Количество кнопок 2 шт

Сенсорная панель со встроенным персональным компьютером

Диагональ экрана: 10 дюймов

Графический интерфейс программного обеспечения:

- активация системы при помощи ввода пин кода.

- кнопки для управления движением модулей по группам, по отдельности, одновременно все, с возможностью останавливать модули на заданном уровне с регулировкой высоты путем нажатия клавиш «вверх»/«вниз».

- индикатор значения напряжения в сети 220 вольт

- включение и выключение подачи электроэнергии 230В на модуль учителя и учеников

- включение и выключение подачи электроэнергии с устройства для организации слаботочной сети переменного и постоянного тока, на модуль учителя и учеников

- индикатор значения напряжения слаботочной сети переменного и постоянного тока

- индикатор значения силы тока слаботочной сети переменного и постоянного тока

- кнопки управления напряжением и силой тока слаботочной сети переменного и постоянного тока

- модуль управления подачи сжатого воздуха на модуль учителя и учеников

- модуль управления подачи вакуума на модуль учителя и учеников

- модуль управления подачи на модуль учителя и учеников

- модуль управления многозональной системы вытяжной вентиляции с модуля учителя и учеников

Автоматический опускаемый модуль учителя

Тип

Двухсторонний, каждая сторона предназначается для использования.

Расположение модулей на потолке

Согласовывается с заказчиком

Описание

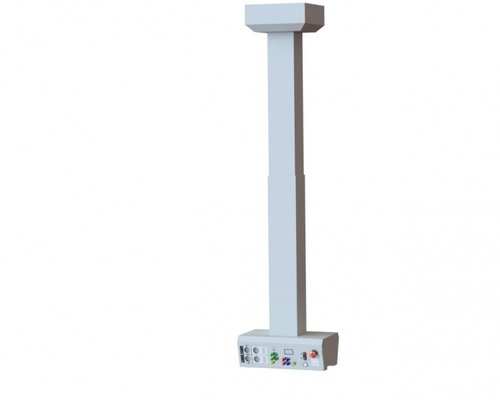

Потолочный модуль представляет собой конструкцию, подвижную в вертикальной плоскости по телескопическому принципу. Узлы и компоненты модуля выполнены из металла и пластика. Приведение потолочного модуля в рабочее положение и обратно производится за счет электродвигателей. Потолочный модуль ударопрочный, не имеет острых углов.

Масса модуля 33 кг.

Электродвигатель

Потребляемое напряжение электродвигателя 32 В

Уровень шума при подъеме и опускании модуля 24 Дб

Скорость автоматического опускания модуля 30 мм/с;

Скорость автоматического подъема модуля, 30 мм/с;

Диапазон изменения высоты подвижных частей модуля 0-1000 мм

Высота в поднятом состоянии модуля от уровня пола 1900/2000/2100 мм

Высота в опущенном состоянии от уровня пола 1200 мм

Возможность модуля подниматься и опускаться как вместе, так и по отдельности

Материал изготовления конструкции металл и пластик.

Габаритные размеры оканчивающейся части опускаемого модуля (Ширина х Глубина х Высота) 500х350х180 мм

Угол наклона панели розеток относительно плоскости пола 65°

Короб расположен от оканчивающейся части потолочного модуля до верхней части потолочного модуля. Короб имеет телескопическую металлическую конструкцию и состоит из двух частей. Верхняя часть короба не подвижная, нижняя часть короба подвижная, и надевается на верхний короб, и скользить по нейлоновым прокладкам толщиной 1,9 мм..

Габаритные размеры сечения верхней части металлического короба модуля 155х155 мм. Габаритные размеры сечения нижней части металлического короба модуля 150х150 мм.

Оканчивающееся часть модуля должна крепиться к нижней части короба, щели и зазоры между деталями недопустимы, для исключения попадания пыли в модуль.

Толщина листового металла металлического короба 2 мм

Подвод кабелей до оканчивающейся части опускаемого модуля пластиковый гибкий кабель канал (кабельная цепь) открытого типа.

Пластиковый гибкий кабель канал для подвода кабелей расположен внутри металлического короба потолочного модуля электроснабжения.

Прокладка кабелей в модуле скрытая, внутри пластикового гибкого кабель канала (кабельная цепь) открытого типа.

Прокладка коммуникаций для подачи сжатого воздуха, вакуума в модуле скрытая.

Шланги для подвода сжатого воздуха, вакуума внутри модуля.

Шарикоподшипниковый винтовой механизм опускания и подъема конструкции в вертикальной плоскости по телескопическому принципу.

Модуль обладает механизмом, обеспечивающим плавное опускание и подъем. система направляющих обеспечивает плавную работу механизма подъёма и опускания модуля.

Выдерживаемый вес при подъеме потолочного модуля в верхнее положение 95 кг.

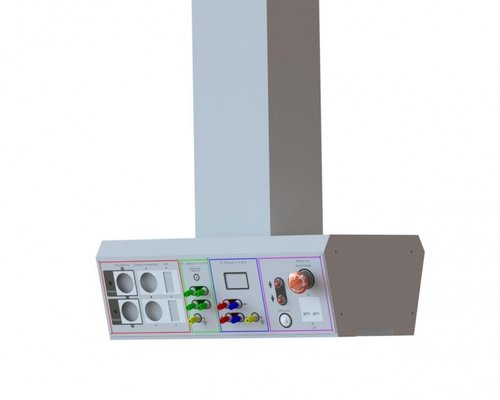

Электрические разъемы, кнопки, приборы на, патрубки, вентили оканчивающейся части модуля для обеих сторон:

Панель электрических разъемов выполнена из алюминия толщиной 2 мм.

Панель обработана защитным диэлектрическим составом, толщиной 50 мкм, для защиты от влаги, загрязнений поверхности ионизированными материалами из воздуха, электростатического притягивания пыли к поверхности, для защиты возникновения коротких замыканий.

Все расположенные на панели розетки, дисплеи, разъемы, клеммы, выключатели, снабжены надписями, нанесенными 3Д печатью химически стойкой краской устойчивой к кислотам и щелочам.

Панель снабжена надписями:

- аварийный выключатель: Аварийный выключатель

- индикатор питания: Индикатор питания

- розетки 220В: 220В

- панель постоянного тока: DC питания (-) 0-30В

- клеммы: + и –

- панель переменного тока: AC питание (~) 0-42В

- клеммы: (~)

- разъем USB: USB

- разъем RJ45: LAN

Кнопка аварийного отключения электроснабжения потолочного модуля 2 шт

Кнопка аварийного останова предназначена для предотвращения аварийной ситуации, что приводит к отключению потолочного модуля.

Напряжение-220 В

Степень защиты IP 69.

Номинальный ток 6А.

Способ разблокировки – поворот.

Цвет толкателя – красный

Светодиодный источник освещения

Предназначен для освещения рабочей поверхности при проведении работ. Светодиодный источник освещения располагается в нижней части оканчивающейся части модуля. При включенном питании модуля, имеется возможность управлять освещением рабочего места. Поворот регулятора привод к включению/отключению подсветки рабочего места и плавному ручному управлению яркостью светодиодного освещения в диапазоне, 0-1500 лм. Напряжение питания регулятора 3-35В. Диапазон регулирования 1-100%. Максимальная нагрузка 6А. Ток покоя меньше 15 мА.

Мощность светодиодного источника освещения 16 Вт.

Разъем RJ-45 2 шт.

Для подключения компьютера к ЛВС

Панель c разъем RJ-45 расположена в одной плоскости с панелью электрических разъемов и не выпирает.

Разъемы USB2 шт.

Напряжение постоянное 5V, сила тока 1А и 2А

Панель c USB разъемами расположена в одной плоскости с панелью электрических разъемов и не выпирает

Контрольная лампа присутствия напряжения 220 В 2 шт

При подаче электроэнергии со шкафа электроснабжения, загорается индикатор зеленого цвета.

Розетка питания оборудования 220В 4 шт.

Розетки расположены в одной плоскости с панелью электрических разъемов и не выпирают

Панель переменного напряжения

Наборные клеммы переменного напряжения устройства, комплект из 2 клемм 4 шт

Электропитание подается со шкафа электросн6абжения при помощи устройства для организации слаботочной сети 0-42В

Клемма заземления 2 шт.

Предназначена для заземления подключаемого оборудования.

Панель постоянного напряжения

Цифровой вольтметр амперметр постоянного тока 2 шт.

Предназначен для отображения подаваемого напряжения со шкафа учителем и отображения потребляемой силы тока учеником.

Диапазон измеряемых напряжений от 0 до 30 В

Диапазон измеряемых токов от 0А до 10А

Дискретность измерения напряжения 0,1 В

Дискретность измерения тока 0,1 А

Дисплей, два цвета: синий и зеленый

Наборные клеммы постоянного напряжения устройства, комплект из 2 клемм 4 шт

Электропитание подается со шкафа электросн6абжения при помощи устройства для организации слаботочной сети 0-30В

Клемма заземления 2 шт.

Предназначена для заземления подключаемого оборудования.

Наличие встраиваемого мультисенсор.

Представляет собой комплект, состоящий из семи сенсоров, встроенных в единый корпус беспроводного измерительного прибора, далее Мультисенсор.

Мультисенсор подключается по беспроводному каналу связи к планшетному регистратору и компьютеру напрямую. Интерфейс подключения – Bluetooth.

Мультисенсор выполнен, как цельная платформа с многоканальным измерителем, одновременно получающим сигналы с различных встроенных сенсоров, размещенных в едином корпусе Мультисенсора. Мультисенсор подключается по беспроводному каналу связи к планшетному регистратору или компьютеру напрямую, без дополнительных регистраторов данных. У мультисенсора присутствовует контроллер заряда батареи, который обеспечивает безопасную зарядку Мультисенсора и контролирует состояние аккумуляторной батареи. Мультисенсор оснащен единой кнопкой включения и выключения. Мультисенсор имеет световые индикаторы (светодиоды). Индикаторы отражают следующие статусы для удобства пользователя:

готовность к сопряжению Мультисенсора;

успешное сопряжение Мультисенсора с регистратором данных, на котором установлена программа сбора и обработки данных;

работа Мультисенсора в режиме сбора и передачи данных;

работа Мультисенсора в режиме логирования (запись измеряемых данных во внутреннюю память Мультисенсора, для последующего получения этих данных в программе сбора и обработки данных);

низкий заряд аккумулятора Мультисенсора.

Перечень сенсоров, интегрированных (встроенных) в Мультисенсор и их технические характеристики:

1. Сенсор напряжения

Производит измерения уровней постоянного и переменного напряжения. Сенсор оснащен системой защиты от перегрузки по току и напряжению. В комплекте сенсора измерительный кабель на одной стороне с зажимами типа «крокодил» для подключения к электрическим схемам и штекером для соединения с сенсором на другой стороне.

Технические характеристики:

Диапазон измерения от -10 до 10 В;

Разрешение сенсора 1 мВ;

Сенсор должен быть оборудован разъемом-штекером диаметром 3,5 мм для подключения измерительного кабеля.

2.Сенсор тока

Измеряет значения постоянного и переменного электрического тока. Чувствительный компонент сенсора – элемент Холла, через который протекает ток, а полученный сигнал нормируется и усиливается с помощью встроенной интегральной схемы. Сенсор оснащен защитой от перегрузки по току и напряжению. В комплекте есть использование измерительный кабель на одной стороне с зажимами типа «крокодил» для подключения к электрическим схемам и штекером для соединения с сенсором на другой стороне.

Технические характеристики:

Диапазон измерений от – 5 до 5 А;

Разрешение сенсора 0,01 А;

Сенсор должен быть оборудован разъемом-штекером диаметром 3,5 мм для подключения измерительного кабеля.

3. Сенсор гальванометр

Предназначен для измерения малых токов при изучении магнитных полей и законов электричества. В комплекте сенсора измерительный кабель на одной стороне с зажимами типа «крокодил» для подключения к электрическим схемам и штекером для соединения с сенсором на другой стороне.

Технические характеристики:

Диапазон измерения от – 15 до 15 мА;

Разрешение сенсора 10 мкА;

Сенсор должен быть оборудован разъемом-штекером диаметром 3,5 мм для подключения измерительного кабеля.

4. Сенсор температуры

Должен быть выполнен в виде выносного и герметичного температурного зонда. Зонд имеет малую толщину стенки для измерения температуры поверхности объекта. Чувствительный элемент сенсора – РТС термистор, который размещен на конце зонда, пустоты наконечника заполнены термопастой.

Технические характеристики:

Диапазон измерения от – 40 до + 165 ºС;

Разрешение сенсора 0,1 ºС;

Материал зонда – нержавеющая сталь с хромированным покрытием;

Толщина стенки зонда 0,5 мм;

Длина выносной части зонда 100 мм,

Диаметр зонда 5 мм,

Сенсор должен быть оборудован разъемом-штекером диаметром 3,5 мм для подключения выносного зонда;

Коэффициент теплопроводности термопасты должен быть 4 Вт/(м*К).

5. Сенсор освещенности

Измерять уровень освещенности и обладать спектральной чувствительностью, близкой к чувствительности человеческого глаза. Сенсор оснащен адаптивным логарифмическим аналого-цифровым преобразователем, автоматически переключающим чувствительность в зависимости от текущей освещенности. Сенсор защищен от инфракрасных излучений с помощью светового фильтра, установленным на корпусе чувствительного элемента сенсора.

Технические характеристики:

Измерение освещенности в диапазоне от 0 до 188 000 лк;

Относительная погрешность 15%;

Диапазон рабочих длин волн от 350 до 780 нм;

Разрядность встроенного логарифмического аналого-цифрового преобразователя – 22 бит.

6. Сенсор магнитного поля

Определяет стороны света и магнитные полюса Земли. В сенсор встроен чувствительный элемент, взаимодействующий с магнитным полем Земли. В интегральную схему встроен цифровой усилитель на 4 различных диапазона. Программное обеспечение автоматически обрабатывать получаемые данные и отображать пользователю в виде указаний сторон света и значения интенсивности магнитного поля.

Технические характеристики:

Диапазоны измерения ( переключается ): от – 4 до + 4 Гаусс; от – 8 до + 8 Гаусс; от – 12 до + 12 Гаусс; от – 16 до + 16 Гаусс;

Разрешение сенсора при измерении магнитного поля Земли 0,01 Гаусс;

Разрешение сенсора при измерении азимута 1 градуса;

7. Сенсор электронный компас

Сенсор измеряет индукцию магнитного поля. Чувствительный модуль сенсора построен на интегральном элементе Холла с встроенным инструментальным усилителем и смонтирован в торцевой части сенсора.

Технические характеристики:

Диапазон измерений от -100 до 100 мТл;

Разрешение сенсора 0,1 мТл;

Система вытяжной вентиляции

Предназначена для удаления различных видов дыма, паров химических реактивов, вредных летучих веществ. Система вентиляции эксплуатируется в составе вытяжной вентиляции.

Площадь вытяжных отверстий 200 см²

Вытяжные отверстия расположены снизу модуля

Максимальный расход воздуха 150 м³/ч

Панель подачи сжатого воздуха

Быстросъемное соединение для сжатого воздуха 1 шт.

Сжатый воздух подается со шкафа управления

Трубки, переходники, для подключения оборудования 1 компл.

Автоматический опускаемый модуль ученика

Тип

Двухсторонний, каждая сторона предназначается для использования.

Расположение модулей на потолке

Согласовывается с заказчиком

Описание

Потолочный модуль представляет собой конструкцию, подвижную в вертикальной плоскости по телескопическому принципу. Узлы и компоненты модуля выполнены из металла и пластика. Приведение потолочного модуля в рабочее положение и обратно производится за счет электродвигателей. Потолочный модуль ударопрочный, не имеет острых углов.

Масса модуля 33 кг.

Электродвигатель

Потребляемое напряжение электродвигателя 32 В

Уровень шума при подъеме и опускании модуля 24 Дб

Скорость автоматического опускания модуля 30 мм/с;

Скорость автоматического подъема модуля, 30 мм/с;

Диапазон изменения высоты подвижных частей модуля 0-1000 мм

Высота в поднятом состоянии модуля от уровня пола 1900/2000/2100 мм

Высота в опущенном состоянии от уровня пола 1200 мм

Возможность модуля подниматься и опускаться как вместе, так и по отдельности

Материал изготовления конструкции металл и пластик.

Габаритные размеры оканчивающейся части опускаемого модуля (Ширина х Глубина х Высота) 500х350х180 мм

Угол наклона панели розеток относительно плоскости пола 65°

Короб расположен от оканчивающейся части потолочного модуля до верхней части потолочного модуля. Короб имеет телескопическую металлическую конструкцию и состоит из двух частей. Верхняя часть короба не подвижная, нижняя часть короба подвижная, и надевается на верхний короб, и скользить по нейлоновым прокладкам толщиной 1,9 мм..

Габаритные размеры сечения верхней части металлического короба модуля 155х155 мм. Габаритные размеры сечения нижней части металлического короба модуля 150х150 мм.

Оканчивающееся часть модуля должна крепиться к нижней части короба, щели и зазоры между деталями недопустимы, для исключения попадания пыли в модуль.

Толщина листового металла металлического короба 2 мм

Подвод кабелей до оканчивающейся части опускаемого модуля пластиковый гибкий кабель канал (кабельная цепь) открытого типа.

Пластиковый гибкий кабель канал для подвода кабелей расположен внутри металлического короба потолочного модуля электроснабжения.

Прокладка кабелей в модуле скрытая, внутри пластикового гибкого кабель канала (кабельная цепь) открытого типа.

Прокладка коммуникаций для подачи сжатого воздуха, вакуума в модуле скрытая.

Шланги для подвода сжатого воздуха, вакуума внутри модуля.

Шарикоподшипниковый винтовой механизм опускания и подъема конструкции в вертикальной плоскости по телескопическому принципу.

Модуль обладает механизмом, обеспечивающим плавное опускание и подъем. система направляющих обеспечивает плавную работу механизма подъёма и опускания модуля.

Выдерживаемый вес при подъеме потолочного модуля в верхнее положение 95 кг.

Электрические разъемы, кнопки, приборы на, патрубки, вентили оканчивающейся части модуля для обеих сторон:

Панель электрических разъемов выполнена из алюминия толщиной 2 мм.

Панель обработана защитным диэлектрическим составом, толщиной 50 мкм, для защиты от влаги, загрязнений поверхности ионизированными материалами из воздуха, электростатического притягивания пыли к поверхности, для защиты возникновения коротких замыканий.

Все расположенные на панели розетки, дисплеи, разъемы, клеммы, выключатели, снабжены надписями, нанесенными 3Д печатью химически стойкой краской устойчивой к кислотам и щелочам.

Панель снабжена надписями:

- аварийный выключатель: Аварийный выключатель

- индикатор питания: Индикатор питания

- розетки 220В: 220В

- панель постоянного тока: DC питания (-) 0-30В

- клеммы: + и –

- панель переменного тока: AC питание (~) 0-42В

- клеммы: (~)

- разъем USB: USB

- разъем RJ45: LAN

Кнопка аварийного отключения электроснабжения потолочного модуля 2 шт

Кнопка аварийного останова предназначена для предотвращения аварийной ситуации, что приводит к отключению потолочного модуля.

Напряжение-220 В

Степень защиты IP 69.

Номинальный ток 6А.

Способ разблокировки – поворот.

Цвет толкателя – красный

Светодиодный источник освещения

Предназначен для освещения рабочей поверхности при проведении работ. Светодиодный источник освещения располагается в нижней части оканчивающейся части модуля. При включенном питании модуля, имеется возможность управлять освещением рабочего места. Поворот регулятора привод к включению/отключению подсветки рабочего места и плавному ручному управлению яркостью светодиодного освещения в диапазоне, 0-1500 лм. Напряжение питания регулятора 3-35В. Диапазон регулирования 1-100%. Максимальная нагрузка 6А. Ток покоя меньше 15 мА.

Мощность светодиодного источника освещения 16 Вт.

Разъем RJ-45 2 шт.

Для подключения компьютера к ЛВС

Панель c разъем RJ-45 расположена в одной плоскости с панелью электрических разъемов и не выпирает.

Разъемы USB2 шт.

Напряжение постоянное 5V, сила тока 1А и 2А

Панель c USB разъемами расположена в одной плоскости с панелью электрических разъемов и не выпирает

Контрольная лампа присутствия напряжения 220 В 2 шт

При подаче электроэнергии со шкафа электроснабжения, загорается индикатор зеленого цвета.

Розетка питания оборудования 220В 4 шт.

Розетки расположены в одной плоскости с панелью электрических разъемов и не выпирают

Панель переменного напряжения

Наборные клеммы переменного напряжения устройства, комплект из 2 клемм 4 шт

Электропитание подается со шкафа электросн6абжения при помощи устройства для организации слаботочной сети 0-42В

Клемма заземления 2 шт.

Предназначена для заземления подключаемого оборудования.

Панель постоянного напряжения

Цифровой вольтметр амперметр постоянного тока 2 шт.

Предназначен для отображения подаваемого напряжения со шкафа учителем и отображения потребляемой силы тока учеником.

Диапазон измеряемых напряжений от 0 до 30 В

Диапазон измеряемых токов от 0А до 10А

Дискретность измерения напряжения 0,1 В

Дискретность измерения тока 0,1 А

Дисплей, два цвета: синий и зеленый

Наборные клеммы постоянного напряжения устройства, комплект из 2 клемм 4 шт

Электропитание подается со шкафа электросн6абжения при помощи устройства для организации слаботочной сети 0-30В

Клемма заземления 2 шт.

Предназначена для заземления подключаемого оборудования

Система вытяжной вентиляции

Предназначена для удаления различных видов дыма, паров химических реактивов, вредных летучих веществ. Система вентиляции эксплуатируется в составе вытяжной вентиляции.

Площадь вытяжных отверстий 200 см²

Вытяжные отверстия расположены снизу модуля

Максимальный расход воздуха 150 м³/ч

Панель подачи сжатого воздуха

Быстросъемное соединение для сжатого воздуха 1 шт.

Сжатый воздух подается со шкафа управления

Трубки, переходники, для подключения оборудования 1 комплект

Комплект коммуникаций для подключения системы

Наличие комплект кабелей силовых для подачи питания 220 на модули.

Наличие комплект кабелей силовых для подачи питания на электродвигатели модулей.

Наличие комплект кабелей для подачи низковольтного питания на модули.

Наличие комплект кабелей для управления спуском и подъемом модулей.

Наличие комплект полиуретановых трубок для подачи сжатого воздуха на модули.

Внутренний диаметр полиуретановых трубок 6 мм

Максимальное давление 12 бар

Наличие комплекта штуцеров, переходников, адаптеров, быстросъёмных соединений для подключения трубок для подачи воды на модули.

Наличие комплекта воздуховодов, переходников, адаптеров для подключения потолочных модулей к вытяжной многозональной вентиляции.

Наличие короба для прокладки кабелей.

Наличие комплекта соединительных элементов для короба, уголки, тройники.

Наличие комплекта электромонтажных коробок.

Наличие комплекта крепежа, клемм.

Оборудование для подачи сжатого воздуха

Компрессор

Уровень шума 50 дБ

Производительность 115 л/мин

Максимальное давление 6 бар.

Производительность на 6 Бар 50 л/мин

Оборудование многозональной вытяжной вентиляции

Оборудование многозональной вытяжной вентиляции предназначено для удаления различных видов дыма, паров химических реактивов, вредных летучих веществ с модулей учителя и учеников. Наличие 3 режимов переключения скоростей.

Всасывающие патрубки 8 шт

Наличие беспроводного пульта управления системой трехскоростной

Производительность 400 м3/ч

Максимальный уровень шума 45 Дб

Монтаж и подготовка к эксплуатации

При монтаже электрооборудования учитываются «Правила технической эксплуатации электроустановок потребителей (ПТЭ)» и эксплуатационная документация на оборудование конкретного объекта (кабинета).

Сеть электропитания отвечает нормам ГОСТ 32144-2013.

С целью обеспечения мер безопасности запрещено:

- приступать к работе, не изучив эксплуатационную документацию;

- приступать к работе без проверки технического состояния элементов электрооборудования, её электрокабелей и устройств управления;

- использовать не предусмотренные в конструкции элементы, приспособления, инструмент и устройства;

- производить ремонт и обслуживание электрооборудования во время её работы;

- эксплуатировать электрооборудование без заземления.

Электромонтаж электрооборудования производится согласно электрической принципиальной схеме и схеме соединений со штатным оборудованием.

Безопасность монтажа электрооборудования и комплектующих изделий обеспечивается выполнением требований ГОСТ 12.3.019-80 и ГОСТ Р 12.1.019-2009.

Перед началом эксплуатации проводится регулировка и настройка всех обеспечивающих систем.

Порядок монтирования, установки, подключения системы:

- проверяется целостность электричес­ких элементов и монтажа устройств управления,

монтируется электрооборудование;

- все узлы электрооборудования соединяются с контуром заземления;

- проверяется отсутствие нарушений изоляции электропроводки;

- подключается оборудование к сети пе­ременного тока; при подключении проверяется соответствие напряжения сети и электрооборудования;

- проверяется наличие и надежность крепления ограждений;

- проверяется оборудование путём последовательного включения в режиме на­ладки.

Гарантийные обязательства

Предприятие-изготовитель гарантирует соответствие электрооборудования требованиям технических условий и рабочей (конструкторской) документации при соблюдении правил монтажа, эксплуатации, транспортирования и хранения.

Гарантийный срок эксплуатации - 12 месяцев со дня ввода в эксплуатацию и подписания акта приёмки товара

В период гарантийного срока изготовитель осуществляет гарантийный ремонт электрооборудования или вышедшего из строя оборудования.

Гарантийный срок эксплуатации на комплектующие изделия устанавливается равным гарантийному сроку эксплуатации электрооборудования в целом, и истекает одновременно с истечением срока её эксплуатации.

Рекламации предъявляются в течение гарантийного срока при условии соблюдения потребителем требований инструкции по эксплуатации электрооборудования, с сост
