Автоматизированная потолочная система электроснабжения

Потолочная система электроснабжения двусторонняя с автоматическим подъемом и опусканием предназначена для оснащения островных столов в кабинетах физики, инженерных классах, классах робототехники.

Применяются для обеспечения электропитанием (220 В, 42 В (~) , 5 В (—) (~)) оборудования, электрических схем, цифровых лабораторий, робототехники, станков и др. оборудования.

Система рассчитана от 4 до 36 учеников. Один двусторонний потолочный модуль рассчитан на 4 ученика. Все компоненты управления потолочной системынаходятся под контролем преподавателя полностью исключая несанкционированный доступ со стороны учеников.

Система электроснабжения потолочная включает в себя:

• шкаф электроснабжения потолочных модулей c табло и кнопками управлением системой
• моторизированный потолочный модуль
• комплект коммуникаций для подключения системы

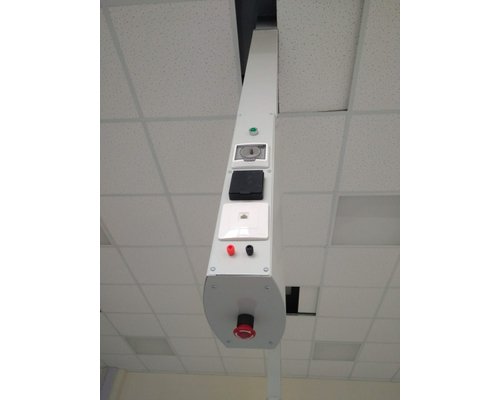

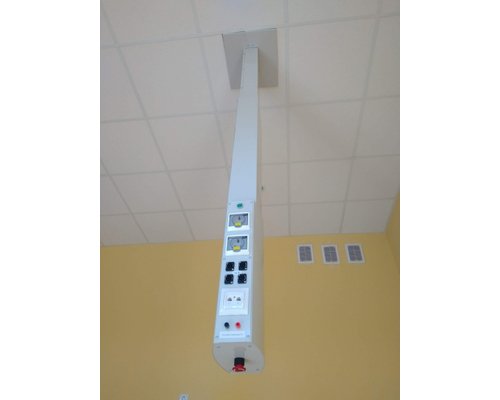

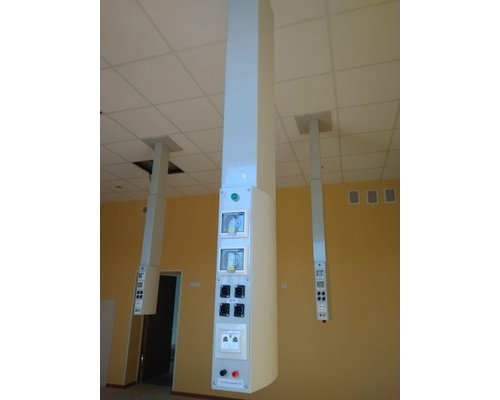

Потолочный модуль электроснабжения рассчитан на 4 учеников и включает в себя:

• Кнопка аварийного выключения
• Аварийный сигнал зуммера при опускании системы
• Розетки 220 В (отключается централизованно)
• Розетки 42 В (~)
• Клеммы на 5 В (—) (~)
• Локальные розетки

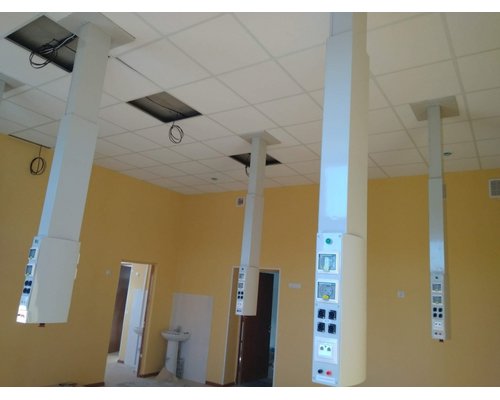

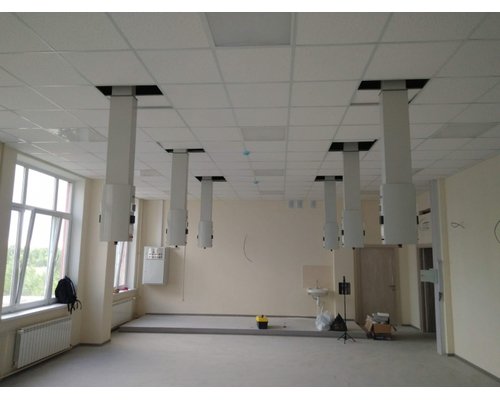

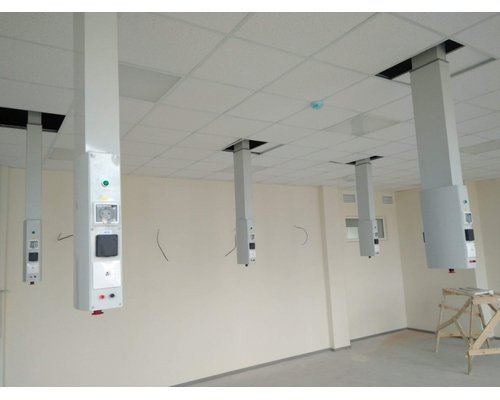

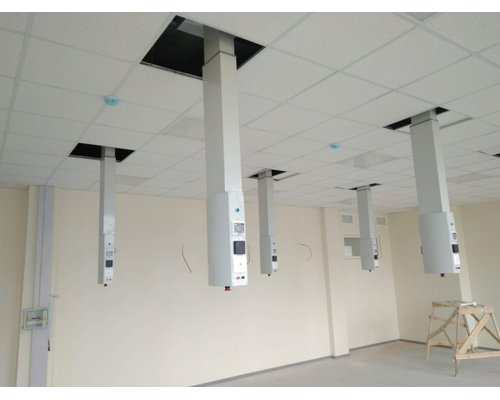

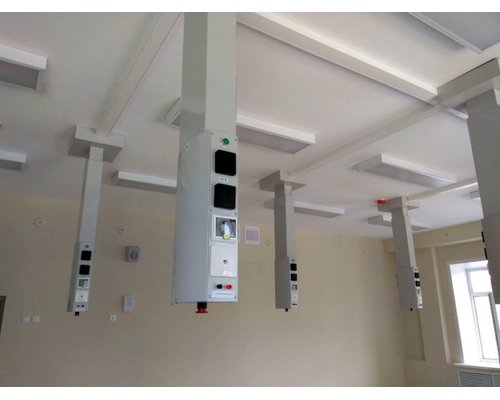

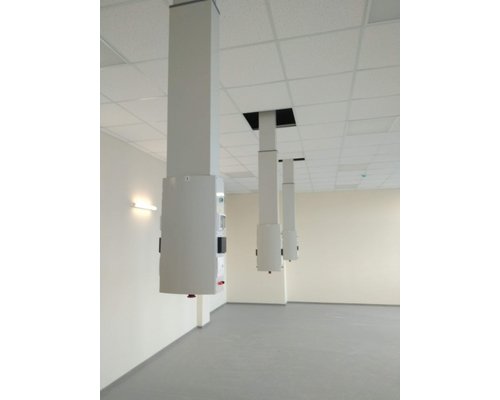

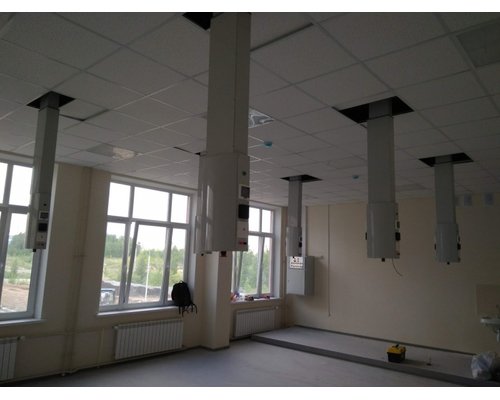

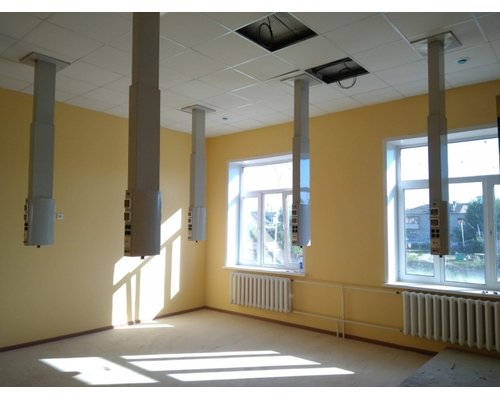

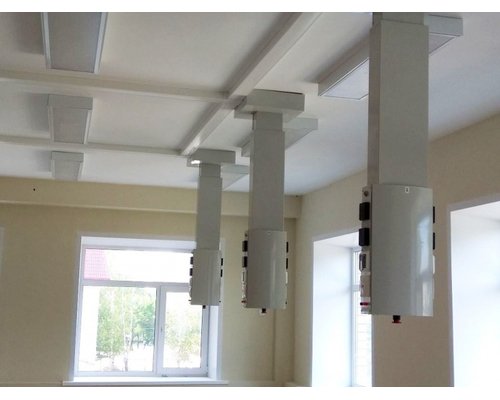

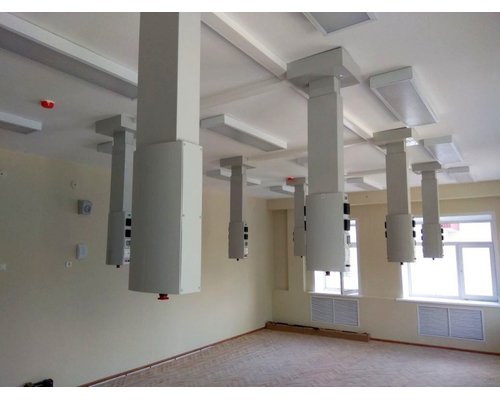

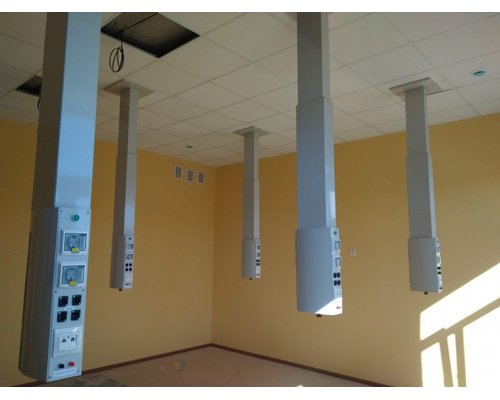

В опущенном положении потолочный модуль находится на уровне 1,3 метра от пола (55 см от парты), при поднятом положении 1,85 метра от пола. Кабинет может быть оснащен потолочными модулями от 4 (16 учеников) до 8 модулей (32 ученика). Один потолочный модуль рассчитан на 4 ученика.

Кабинет может быть оснащен островными столами, либо могут использоваться ученические парты, собирающиеся в островной стол из 2 парт (при проведении практических занятий).

Автоматический подъем и опускание потолочного модуля происходит при помощи электромоторов. Потолочные модули электроснабжения имеют возможность подниматься и опускаться как вместе, по группам или по отдельности. Энергоснабжение и управление всеми модулями системы осуществляется централизованно из шкафа управления системой.

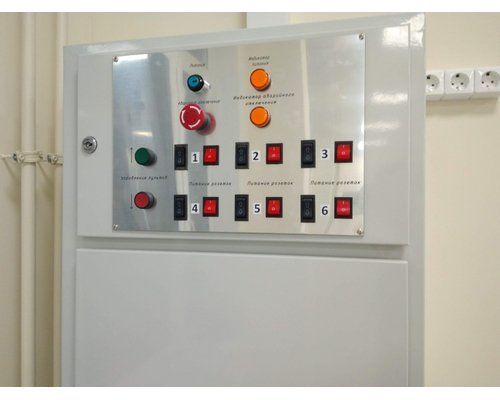

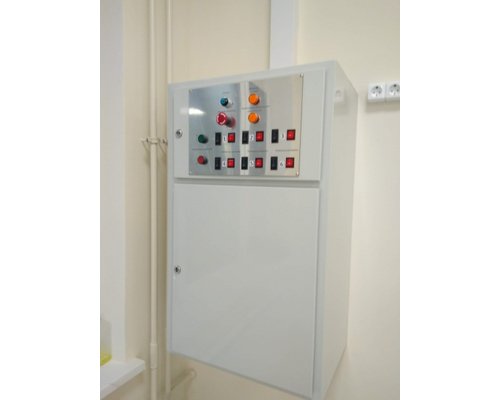

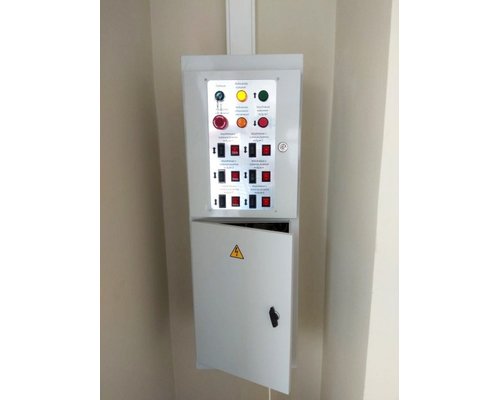

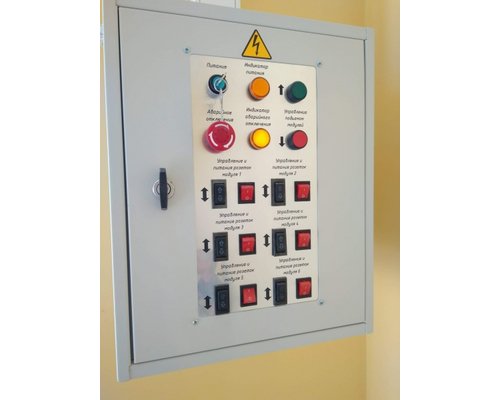

Шкаф управления системы электроснабжения потолочной включает в себя:

• табло управления – 1 шт.
• включатель системы – 1 шт.
• включатель стойки стола учителя – 1 шт.
• включатель для стоек электроснабжения учеников – от 2 до 8 шт. (в зависимости от кол-ва потолочных модулей)
• кнопки управления подъемом и опусканием потолочных модулей: одновременно, по группам или по отдельности каждый
• кнопка аварийного выключения электроснабжения – 1 шт.
• защитные устройства (контактор прерывания электрической цепи по сигналу аварийного отключения, автоматические выключатели со срабатыванием по постоянному и пиковому значению перегрузки, устройство защитного отключения по току утечки)
• распределительная коробка – 1 шт.
• источник питания – 1 шт.

Видео на канале Youtube - Система электроснабжения потолочная
