Бревно гимнастическое L- 5м., H-0,7

1. Введение
Паспорт предназначен для изучения конструкции бревна гимнастического и
содержит технические данные, правила и указания необходимые для обеспечения его
правильной эксплуатации и поддержания в исправном состоянии.
2. Назначение
Бревно гимнастическое предназначено для выполнения упражнений по
спортивной гимнастике.
3. Технические характеристики
Основные размеры:
высота, мм 700±5
высота бруса 150±5
ширина бруса, мм 120±5
длина бруса, мм 5000±5
вес, кг, не более 55
габаритные размеры, мм 5000х700х800
4. Комплект поставки
В комплект поставки входят (см. рис.1):
№ Наименование Кол. / шт.
1 Бревно 1
2 Опора в сборе 2
3 Шуруп сантехнический М8х60 165. Устройство изделия

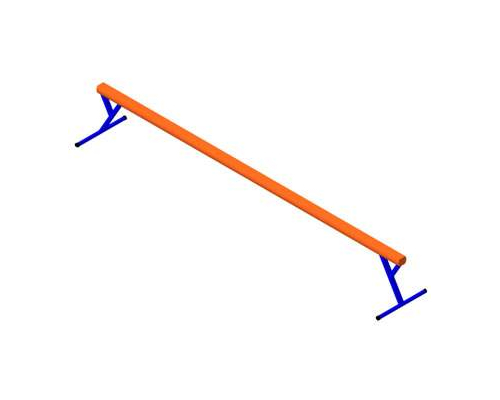

Бревно гимнастическое (см. рис.1) предстовляет собой сборную конструкцию,
состоящую из бруса поз.1 и двух металических опор поз.2, закрепленных с брусом с
помощью болтового соединения поз.3.
Рис. 1
6. Правила монтажа
Перевернуть корпус бревна поз.1 элементами крепления материала вверх.
Установить опору бревна поз.2 и закрепить шурупами поз.3 к корпусу бревна поз.1 как
показано на рис. 1. Установить бревно гимнастическое на отведенное для него место.
7. Меры безопасности
Перед началом работы проверить все крепежные соединений и надежность
установки бревна. Эксплуатация изделия при неисправных или ослабленных элементах
крепления не допускается. Периодически проверяйте состояние корпуса бревна,
поверхности не должны иметь сколов, трещин, задиров. При обнаружении каких - либо
неисправностей эксплуатацию прекратить до полного их устранения.
На бревне должен заниматься только один человек.
