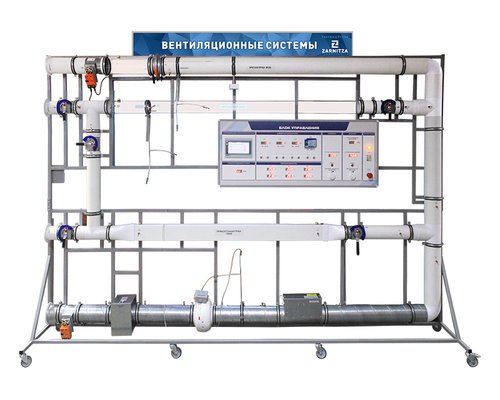

НовостиКомплект учебно-лабораторного оборудования "Вентиляционные системы"
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Описание
1. Лабораторный стенд "Вентиляционные системы".
2. Программное обеспечение (на электронном носителе).
3. Паспорт изделия.
4. Руководство по эксплуатации.
5. Методические указания по проведению лабораторных работ.
Технические характеристики
2. Исследование эпюр распределения скоростей при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито.
3. Изучение характеристик вентилятора.
4. Исследование характеристик трубопровода различного типа.
5. Исследование потерь напора на местном сопротивлении - регулируемой задвижке.
6. Исследование характеристик тройника.
7. Исследование характеристик диффузора.
8. Исследование характеристик нагревателя.
9. Исследование характеристик сети при последовательном соединении трубопроводов.
Система измерения стенда позволяет определять давление, расход и температуру воздуха, протекающего по трубопроводам, установленным на стенде, а также количество электроэнергии, потребляемой вентилятором и нагревателем.
Расход воздуха определяется по скоростному напору, измеряемому с помощью трубок Пито и дифференциальных датчиков давления.
Блок измерения и управления оснащен микропроцессорной системой измерения с сенсорным ЖК-дисплеем, на котором отображаются текущие значения измеряемых параметров. Для удобства последующей обработки результатов экспериментов результаты измерений могут транслироваться на подключаемый, посредством преобразователя интерфейсов USB–RS485, ноутбук со специализированным ПО (ноутбук в комплект поставки не входит).
Комплектация1. Лабораторный стенд "Вентиляционные системы".
2. Программное обеспечение (на электронном носителе).
3. Паспорт изделия.
4. Руководство по эксплуатации.
5. Методические указания по проведению лабораторных работ.
Технические характеристики
- Габариты: 3150 х 630 х 2300 мм.
- Масса: не более 100 кг.
- Электропитание: 220 В, 50 Гц.
- Потребляемая мощность: не более 2 кВт.
Комплект учебно-лабораторного оборудования "Вентиляционные системы" (далее – стенд) предназначен для проведения лабораторных работ по изучению элементов систем вентиляции, способов регулирования и контроля параметров в вентиляционных системах, а также воздуховодов различной формы, заслонок, тройников, отводов.
Состав- Пространственная рама из стальной профильной трубы с колесными опорами.
- Блок измерения и управления.
- Диффузор (3 шт.).
- Дроссельная задвижка (6 шт.).
- Канальный фильтр.
- Трубка Пито (3 шт.).
- Канальный вентилятор.
- Круглая труба d=125 мм.
- Канальный нагреватель.
- Прямоугольная труба 120 х 60 мм.
- Круглая труба d=100 мм.
- Датчик температуры (4 шт.).
- Дифференциальный датчик давления (3 шт.).
2. Исследование эпюр распределения скоростей при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито.
3. Изучение характеристик вентилятора.
4. Исследование характеристик трубопровода различного типа.
5. Исследование потерь напора на местном сопротивлении - регулируемой задвижке.
6. Исследование характеристик тройника.
7. Исследование характеристик диффузора.
8. Исследование характеристик нагревателя.
9. Исследование характеристик сети при последовательном соединении трубопроводов.
