Комплект учебно-лабораторного оборудования "Гидравлика систем водоснабжения ЖКХ" ЛО-ГСВ-ЖКХ

Описание

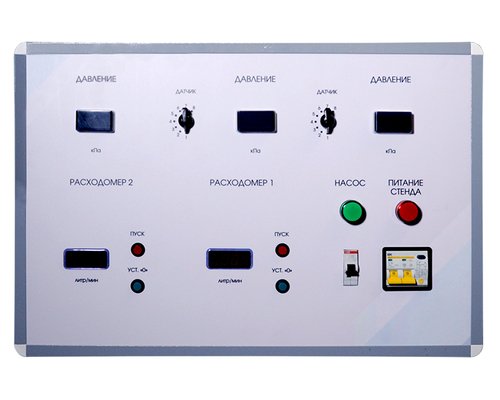

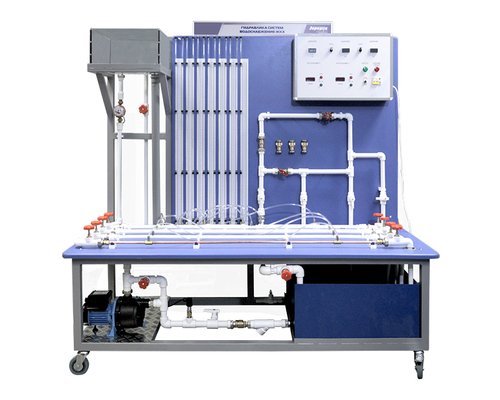

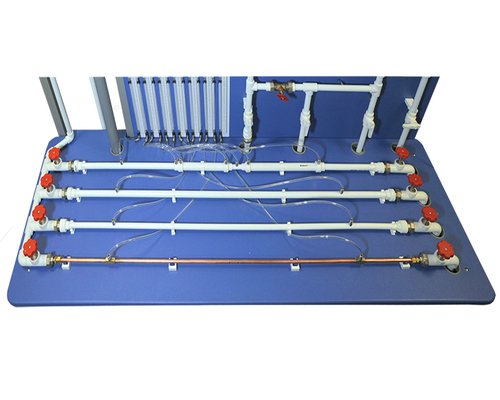

Учебно-лабораторное оборудование размещено на металлической подвижной раме и содержит гидравлический бак, установленный под столешницей стенда. Подача воды в систему осуществляется при помощи насоса. На столешнице, выполненной из влагостойкого материала, размещены исследуемые трубопроводы, краны и вентили управления. Измерение потерь давления осуществляется пьезометрическими трубками, установленными на вертикальной панели стенда.

Комплектация
1. Лабораторный стенд "Гидравлика систем водоснабжения ЖКХ".
2. Сетевой кабель питания.
3. Вывеска с названием стенда.
4. Паспорт изделия.
5. Руководство по эксплуатации.
6. Методические рекомендации по выполнению лабораторных работ.


Технические характеристики

• Габариты: не более 1950 х 750 х 1950 мм.
• Масса: не более 159 кг.
• Электропитание: 220 В, 50 Гц.
• Потребляемая мощность: не более 1,2 кВт.
• Давление: не более 3 атм.
• Заправляемый объем воды: не более 100 л.

Назначение

Комплект учебно-лабораторного оборудования "Гидравлика систем водоснабжения ЖКХ" предназначен для изучения гидравлического сопротивления в опытных трубопроводах, мерной диафрагме, клиновой задвижке, z-образном вентиле, тройнике, отводе, а также экспериментально получать рабочие характеристики центробежного насоса. Измерительная система позволяет определять давления в различных точках системы, расходы (при помощи расходомера и объемным способом), скорости течения жидкости в разных точках системы.

Комплект учебно-лабораторного оборудования с учебно-методическими материалами предназначен для обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков при изучении гидравлики, гидромеханики и проведения лабораторных работ по курсу общей гидравлики. Одновременно работы проводятся с группой из 2-3 обучающихся.

Состав

• Универсальная опорная рама.
• Столешница.
• Гидравлический бак.
• Бак напорный.
• Бак измерительный.
• Трубопроводный модуль (медь Ду15,20, ППР Дн20).
• Блок диафрагмы.
• Исследуемую клиновую задвижку.
• Исследуемый z-образный вентиль.
• Краны шаровые для переключения и управления режимами работы оборудования.
• Датчики давления (комплект).
• Счетчик (расходомер).
• Панель пьезометрических трубок.
• Питающий насос.

Учебно-методическое пособие1. Исследование характеристик трубопроводов различных типов и диаметров, сопоставление потерь напора при равных расходах.
2. Исследование потерь давления (напора) при течении через местное сопротивление в виде тройника, определение коэффициента гидравлического сопротивления.
3. Исследование потерь давления (напора) при течении через местное сопротивление в виде отвода, определение коэффициента гидравлического сопротивления.
4. Исследование потерь давления (напора) при течении через местное сопротивление в виде диафрагмы, определение коэффициента гидравлического сопротивления.
5. Исследование потерь давления (напора) при течении через местное сопротивление в виде задвижки, определение коэффициента гидравлического сопротивления регулирующего устройства.
6. Исследование потерь давления (напора) при течении через местное сопротивление в виде вентиля, определение коэффициента гидравлического сопротивления регулирующего устройства.
7. Определение напорных характеристик насоса.
