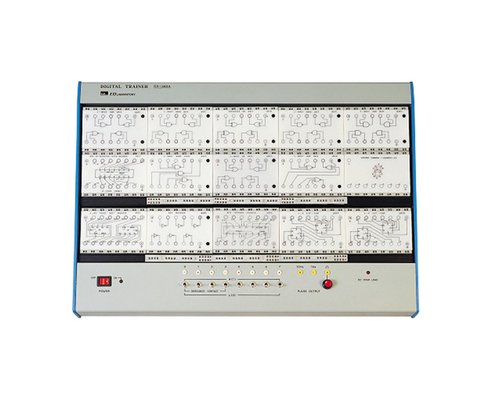

Модуль учебный "Логические схемы TTL"

Модуль способен выполнять функции логического мониторинга. Графическое представление функциональной схемы на каждом модуле. 15 модулей, каждый для схем TTL типа. Технические характеристики модуля: Модуль выполняет следующие логические схемы: AND, NAND, OR, NOR, INVERTER, EXCLUSIVE OR, J-K FLIP-FLOP, D-FLIP-FLOP, SHIFT REGISTER, DECODER, BCD COUNTER, 7-SEG DISPLAY Логический выход: красный светодиод Логических входов и управления индикатор: зеленый светодиод ВместимостьTTL: 15 модулей Частотный импульсный выход: 1 Гц, 10 Гц (квадратная волна 4.5V примерно) Выход постоянного тока: +5V 1A(для логического модуля) Переключательная схема: 8 переключателей Шина питания постоянного тока: 4 разъема * 30 станций Защита: контроль за перегрузкой постоянного тока и индикация Рабочая температура: 0~45?C, ниже 80% R.H. Входное напряжение: AC 220V 50Hz/60Hz Габаритные размеры модуля: 98х24х67мм Габаритные размеры рамы: 510х110х360мм Вес: 7 кг Логические функции схемы TTL: Модуль с двумя входами и затвор – 1шт Модуль с двумя входами или затвор – 1шт Микросхема NAND – 2шт Модуль с двумя входами ни затвор – 1шт Модуль из шести инвенторов – 1шт Модуль с тремя входами NAND – 1шт Модуль с тремя входами ни затвор – Эксклюзивный модуль – 1шт Модуль универсальный триггер – 2шт Модуль d-триггер – 2шт Модуль десятичный декодер BCD – 1шт Модуль Защелка декодер BCD – Модуль счетчика BCD (включитьвыключить) – Модуль регистра сдвига 8 бит – 1шт Модуль двойной 4-битный регистр сдвига – Монтажная рама – 1шт 7-сегментный светодиодный модуль -
