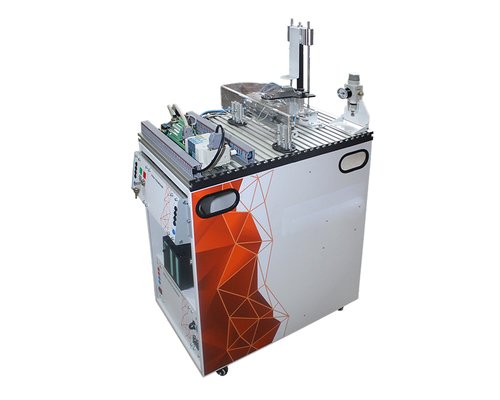

НовостиКомплект учебно-лабораторного оборудования "Мехатроника. Станция пресса с пневматическим мускулом"
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Комплект представляет собой набор модулей и секций, предназначенных для моделирования работы автоматизированных производственных линий и конвейеров различных конфигураций. Станция с пневматическим мускулом запрессовывает заготовки в корпус. Линейно-поворотное устройство помещает заготовку из набора "Корпуса" с расположенной на ней заготовкой из набора "Крышки" под пресс. Пневматический мускул производит прессование. Затем готовое изделие транспортируется с помощью линейно-поворотного устройства. Для обнаружения изделия на стойке перемещающего устройства расположен оптический датчик. Процесс прессования контролируется и отображается с помощью аналогового датчика давления.
Управление станцией осуществляется с помощью программируемого логического контроллера (ПЛК). Возможны варианты поставки с оснащением станции контроллерами следующих типов:
- Siemens S7-300.
- Siemens S7-1500.
- Siemens Logo!.
Комплект поставки:
- Станция пресса с пневматическим мускулом в сборе.
- Наборы заготовок "Корпуса" и "Крышки".
- Монтажный комплект.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические рекомендации.
- Специализированное ПО.
*Для работы станции необходим источник сжатого воздуха с давлением не менее 4 атм. или компрессор (приобретается отдельно).
Технические характеристики (энерго-габаритные):
- Габариты: 350 х 700 х 1200 мм.
- Напряжение питания: 24 В.
Комплект учебно-лабораторного оборудования может быть использован при подготовке специалистов в области создания и эксплуатации автоматизированных производственных систем. Возможно использование комплекса для подготовки к Junior & WorldSkills. Для студентов ссузов и вузов.
Состав (основного изделия):
- ПЛК.
- Поворотно-линейный перекладчик.
- Пневматический мускул.
- Подвижная тележка с пультом управления станцией.
- Аналоговый датчик давления.
- Диффузионный оптический датчик.
Учебно-методическое пособие по проведению лабораторных работ:
- Разновидности и принцип работы пневмооборудования производственных ячеек.
- Разновидности и принцип работы электрооборудования производственных ячеек.
- Знакомство со средой разработки управляющих программ для производственных ячеек и конвейеров.
- Разновидности и принцип работы датчиков производственных ячеек.
- Сборка производственной ячейки.
- Отладка работы производственной ячейки.
