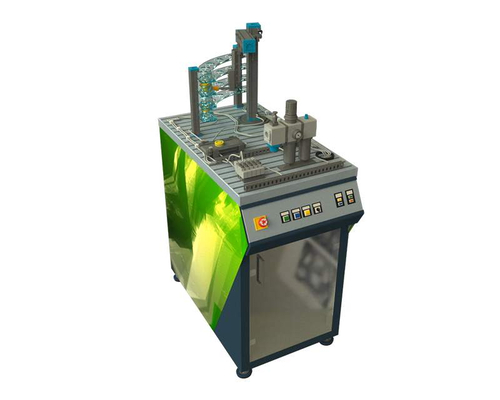

НовостиКомплект учебно-лабораторного оборудования "Мехатроника. Секция сортировки, паллетирования и хранения"
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Комплект представляет собой набор модулей и секций, предназначенных для моделирования работы автоматизированных производственных линий и конвейеров различных конфигураций. Станция складирования принимает и выдает заготовки. Поступающие заготовки различаются по цвету и распределяются в свободные ячейки соответствующего стеллажа.
Станция оснащена тремя стеллажами, каждый из которых используется для хранения 6 красных, 6 серых и 6 черных деталей. Детали перемещаются с помощью пневматического схвата. Линейное перемещение схвата выполняется линейным цилиндром. Поворотное движение выполняется электрическим сервоприводом со встроенным контроллером. Возвратно-поступательное движение подъема (опускания) осуществляется линейной электрической осью со встроенным контроллером.
Управление станцией осуществляется с помощью программируемого логического контроллера (ПЛК). Возможны варианты поставки с оснащением станции контроллерами следующих типов:
- Siemens S7-300.
- Siemens S7-1500.
- Siemens Logo!.
Базовая комплектация:
Станция складирования в сборе | 1 |
Программное обеспечение | 1 |
Набор заготовок (24 шт.) | 1 |
Монтажный комплект | 1 |
Комплект соединительных проводов и кабелей | 1 |
Дополнительная комплектация:
Обучающая система ПО LMS Zarnitza | 1 |
Мехатроника. Секция выдачи | 1 |
Мехатроника. Секция сортировки и накопления | 1 |
Мехатроника. Секция сборки | 1 |
Мехатроника. Секция переноса | 1 |
Мехатроника. Секция сортировки и распределения | 1 |
Компрессор сжатого воздуха 6 атм. | 1 |
Дополнительное оборудование и программное обеспечение (ПО):
- Мехатроника. Секция выдачи.
- Мехатроника. Секция сортировки и накопления.
- Мехатроника. Секция сборки.
- Мехатроника. Секция переноса.
- Мехатроника. Секция сортировки и распределения.
- Обучающая система ПО LMS Zarnitza.
Комплект поставки:
- Станция складирования в сборе.
- Программное обеспечение (на электронном носителе).
- Набор заготовок (24 шт.).
- Монтажный комплект (инструменты, стяжки).
- Комплект соединительных проводов и кабелей.
- Паспорт изделия.
- Руководство по эксплуатации.
- Методические рекомендации.
Технические характеристики (энерго-габаритные):
- Габариты: 350 х 700 х 1200 мм.
- Напряжение питания: 24 В.
Комплект учебно-лабораторного оборудования может быть использован при подготовке специалистов в области создания и эксплуатации автоматизированных производственных систем. Возможно использование комплекса для подготовки к Junior & WorldSkills. Для студентов ссузов и вузов.
Состав (основного изделия):- Перекладчик с электрическими и пневматическими приводами и пневмозахватом.
- ПЛК.
- Подвижная тележка с пультом управления станцией.
- Датчик цвета с функцией обучения.
- Трёхуровневый стеллаж для хранения заготовок.
1. Разновидности и принцип работы пневмооборудования производственных ячеек.
2. Разновидности и принцип работы электрооборудования производственных ячеек.
3. Знакомство со средой разработки управляющих программ для производственных ячеек и конвейеров.
4. Разновидности и принцип работы датчиков производственных ячеек.
5. Сборка производственной ячейки.
6. Отладка работы производственной ячейки.
