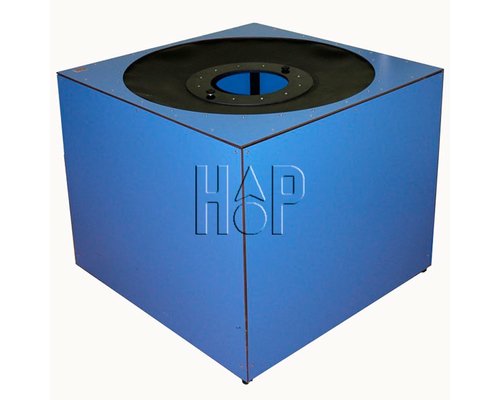

Ящик Вуда (Кольца облаков)

Экспонат является разновидностей классической аэродинамической демонстрации и предназначен для демонстрации образования вихрей, визуализированных дымом.

Экспонат «Ящик Вуда» представляет собой сварную рамочную конструкцию, декорированную цветным пластиком. Внутри установлен генератор дыма – устройство, обеспечивающее непрерывную подачу дыма в объем тумбы. На верхнюю поверхность тумбы установлена резиновая мембрана с жестким пластиковым кольцом. Генератор дыма заполняет объем тумбы легким театральным дымом. При резком нажатии на мембрану из отверстия выходит кольцо или облако дыма в зависимости от резкости нажатия.

Эксплуатация экспоната

• Экспонат поставляется в собранном виде, готовым к установке на место дальнейшего применения.
• Снять стенку с внешним креплением. Открыть бачок дымогенератора и залить в него жидкость для дымогенератора.
• Установить генератор дыма в тумбу и подключить кабели питания и управления, выключатель питания установить в положение «включено». Установить съемную стенку на место.
• Включить кабель питания в розетку 220В 50Гц.
• Через десять минут нагреватель генератора дыма выйдет на рабочий режим.
• После заполнения тумбы дымом экспонат готов к работе.

Основные технические данные

• Длина 775 мм
• Ширина 775 мм
• Высота 775 мм
• Диаметр выходного отверстия 300 мм
• Длина кабеля 1,5 м
• Напряжение питания 220В 50 Гц
• Модель дымогенератора Involaight fm900
• Емкость бака дымогенератора 1.5 л
• Используемая жидкость Жидкость для генераторов легкого дыма любой плотности
• T °C +10 – +35
• Влажность до 80% при 25 °C
