Резонанс кольцо

Экспонат предназначен для демонстрации явления резонанса в колебательном контуре в виде проволочного кольца.Экспонат используется в составе стационарной интерактивной экспозиции «Уникум технодром».

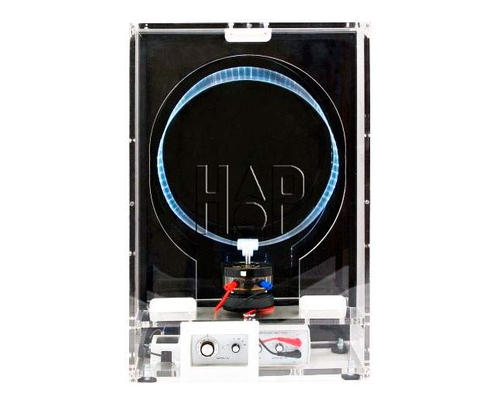

Экспонат представляет собой неразборную конструкцию из оргстекла выполненную в виде параллелепипеда. В техническом пространстве параллелепипеда установлен звуковой генератор и блок питания светодиодной подсветки. В рабочем объеме экспоната установлен виброгенератор с жестко закрепленным колебательным контуром в виде тонкого кольца (диаметр кольца много больше толщины). Задняя стенка параллелепипеда выполнена из черного пластика и представляет собой экран. В средней части параллелепипеда установлено дополнительное ребро из оргстекла для локализации подсветки на колеблющемся элементе. Для ограничения доступа к ручкам управления генератора предусмотрена накладка. Для выравнивания экспоната предусмотрены 4 регулируемые ножки.

Эксплуатация экспоната

• Установить экспонат на горизонтальной плоскости и выставить его горизонтально по уровню с помощью регулировочных ножек.
• Стереть отпечатки пальцев с поверхностей фланелевой тряпкой (салфеткой для протирки очков).
• Включить вилку экспоната в розетку сети ~220В 50Гц.
• Поверните выключатель на задней стенке до щелчка.
• Регулируйте частоту ручкой точной настройки и ручкой переключения диапазонов.
• Наблюдайте явления резонанса на кольце.

Основные технические данные

• Длина 420 мм,
• Ширина 320 мм
• Высота 400 мм
• Напряжения питания ~200В 50Гц.
• Тип подсветки светодиодная
• Напряжение питания виброгенератора 7 В
• Форма импульса генератора синус
• Условия эксплуатации t °C +10 – +35
• Влажность до 80% при 25 °C
