Фигуры Хладни (электрический)

Экспонат «фигуры Хладни» предназначен для демонстрации стоячей волны в твердом теле различной формы, а так же зависимость конфигурации стоячей волны от частоты.

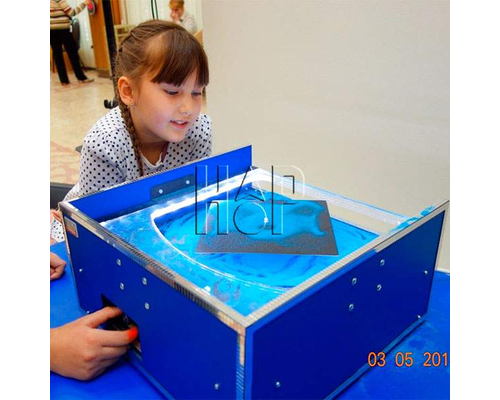

Экспонат «фигуры Хладни» представляет собой короб из оргстекла, покрытого цветной пленкой. Внутри короба расположен генератор синусоидальных колебаний, а так же виброгенератор низкой частоты. На выходной шток виброгенератора устанавливается быстросъемная резонаторная пластина. Для лучшей визуализации пластина подсвечивается светодиодной лентой.На поверхность резонатора насыпается песок. С генератора синусоидальных колебаний подается напряжение на виброгенератор низкой частоты. Изменением частоты сигнала генератора синусоидальных колебаний достигается резонанс, результатом и признаком которого являются стоячие волны. Узловые линии колебаний обозначатся скоплением песка.

Эксплуатация экспоната

• Извлеките экспонат из упаковки и проверьте целостность.
• Включите экспонат в сеть электропитания.
• Установите один из предложенных резонаторов.
• насыпьте песок на резонатор.
• На тыльной стороне экспоната включите выключатель. Будет услышан звук и включится подсветка.
• Вращая ручку частоты получите резонанс. Признаком его будут стационарные картины из песка.
• Продолжайте вращать ручку и получите резонанс на других частотах.
• Закончив эксперимент выключите экспонат.
• Поверните его тыльной частью вниз и высыпьте песок через щель.
• Поставьте экспонат обратно, включите электропитание и повторите эксперимент.

Основные технические данные

• Длина 400 мм
• Ширина 430 мм
• Высота 220 мм
• Количество резонаторов 3
• Электропитание 220В 50Гц
• Длина кабеля 5 м
• Условия эксплуатации
• T °C -10 – +35
