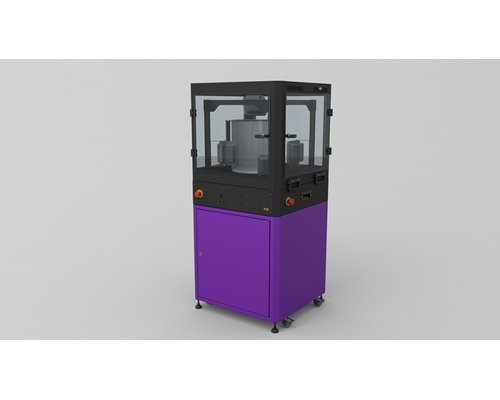

3D сканер DF-SCAN предназначен для получения трехмерных моделей неподвижных объектов.
Базовой технологией 3D сканера DF-SCAN является информационное преобразование полученных с помощью оптико-электронного устройства (фотокамеры) данных. В программное обеспечение сканера, в состав которого входят два приложения: Photo3D Studio и Agisoft Photoscan.МЕТОДИЧЕСКИЕ МАТЕРИАЛЫ
С лекциями и лабораторными работами
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ В КОМПЛЕКТЕ
Работает c Windows, Linux, MacOS
ДОСТУП ПО КЛЮЧУ
Защита от несанкционированного доступа
ГАРАНТИЯ 1 ГОД
+ техническое обслуживание
НАДЕЖНЫЙ И ДОЛГОВЕЧНЫЙ КОРПУС
Станок безопасен в использовании
Сканер DF-SCAN является бесконтактным пассивным сканером, который работает в диапазоне видимого света на основе метода фотограмметрии и преобразует серию полученных с фотокамеры цифровых изображений неподвижного объекта в электронную трехмерную модель. Для этого объект фотографируется цифровой камерой в диапазоне от 0 до 360° с некоторым шагом, после чего полученный набор фотоснимков подвергается компьютерной обработке, результатом которой является воссоздание объемной модели объекта в цифровом виде.

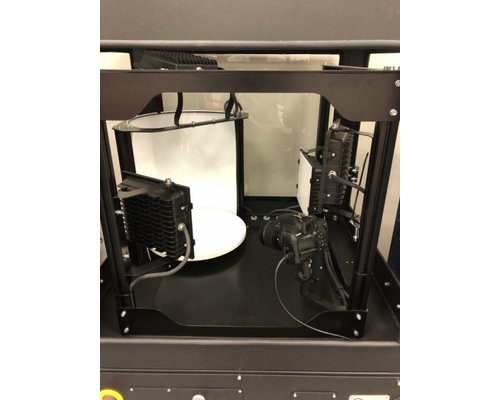

Для создания модели вычисляется расположение точек объекта в трехмерном пространстве, используя фотографии, полученные при различных положениях объекта. Для получения ряда фотографий объекта из одной точки с разных сторон, сканируемый предмет устанавливается на поворотном столе.
Для получения необходимой освещенности объекта в состав устройства входит осветительная система, включающая несколько источников света.
Управление поворотным столом и фотокамерой в процессе сканирования выполняется с персонального компьютера в программе Photo3D Studio. Параметры фотосъемки могут быть заданы непосредственно на самой камере, а также в Photo3D Studio. Также в данном приложении возможно задание параметров движения поворотного стола, сохранение полученных вследствие фотосъемки данных и их дальнейшая обработка в среде специализированного программного обеспечения.
Последующая обработка данных выполняется программой Agisoft Photoscan и необходима для преобразования полученных двумерных фотоснимков в трехмерную модель. Указанная программа позволяет выполнять вычисление расстояний до отдельных точек объекта и формирует так называемое облако точек с последующим его преобразованием в полигональную модель. Такая модель выводится на экран в виде трехмерного изображения и может быть записана в файл стандартного для CAD/CAM-систем формата «.STL» для последующей доработки и(или) вывода на 3D-принтер.

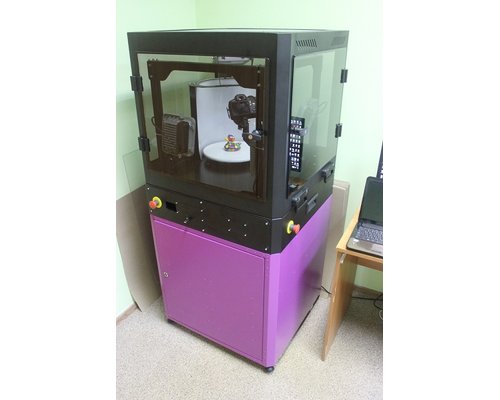

- Поворотный стол
- Светильники
- USB разъем поворотного стола
- Кнопки аварийной остановки
- Дверца колпака
- Ручки-замки дверей
Комплект поставки:
1. Цифровая зеркальная камера Canon EOS 2000D Kit2. USB-кабель для подключения поворотного стола
3. Набор шестигранных ключей
4. Рожковый ключ 17 мм
5. Сетевой кабель
6. SD-карта с программным обеспечение и документацией
7. Паспорт изделия
8. Программное обеспечение Photomechanics Photo3D Studio и Agisoft Photoscan
9. Руководство по эксплуатации
Название технической характеристики | Значение/диапазон значений | Метод сканирования | Оптическая триангуляция | Разрешение матрицы камеры, МП | 12 | Диаметр поворотной платформы, мм | 330 | Тип и количество осветителей, шт | светодиодные прожекторы, 4 | Мощность одного осветителя, Вт | 30 | Масса устройства в минимальной комплектации, кг | 45 | Максимальные размеры сканируемого объекта (ДxШxВ), мм | 233х233х350 мм, | Габаритные размеры устройства (без тумбы), см | 70х73х70 | Потребляемая мощность, Вт | 220 | Напряжение питание, В | 220 | Частота сети питания, Гц | 50 | Вес, Кг | 50 | Сообщения не найдены
