Многофункциональный учебно-тренажерный комплекс для обучения методам оказания первой помощи лицам, пострадавшим в результате дорожно-транспортных происшествий "Деблокатор – 1.01 В" (автомобиль на крыше)

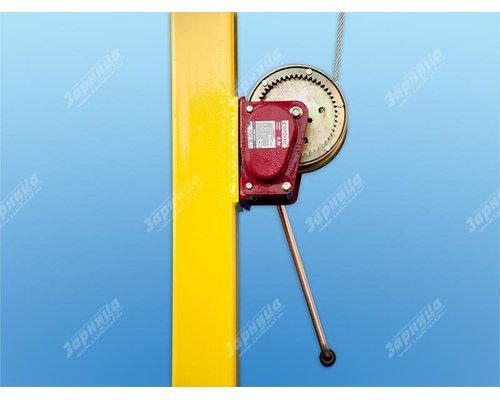

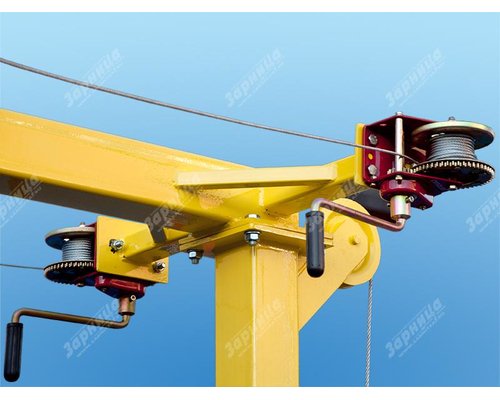

Многофункциональный учебно-тренажерный комплекс представляет собой комплект взаимосвязанного оборудования, предназначенного для обучения сотрудников спасательных подразделений МЧС оказанию помощи лицам, пострадавшим в результате дорожно-транспортных происшествий. Благодаря своей конструктивной особенности и комплектации тренажер позволяет производить многократные тренировки по извлечению пострадавших с использованием аварийно-спасательного инструмента, а также психофизиологической подготовке сотрудников. Тренажер представляет собой легковой автомобиль, опрокинутый на крышу, размещенный на специальном основании, в которое вставлена Г-образная стрела с лебедками, служащими для размещения манекенов. В тренажере предусматривается лебедка для страховки при работе с гидроцилиндром спасателями, а также для подъема срезанной крыши автотренажера. Лебедки управляются инструктором с площадки, и вращаются при помощи карданных валов, закрепленных на стреле. Тренажер снабжен запасными сменными частями, позволяющими без усилий и в короткий срок привести его в состояние готовности для проведения упражнений на манекенах разного возраста, что позволяет наиболее полно охватить весь спектр реанимационного воздействия на пострадавших. Комплекс снабжен системой свето-шумового воздействия с системой визуализации, осуществляющей задымление салона автомобиля.

Многофункциональный учебно-тренажерный комплекс позволяет:

• приобретать навыки проведения деблокировки пострадавших при ДТП из транспорта, лежащего на крыше;
• приобретать практические навыки по оказанию первой помощи;
• психологически подготавливать спасателей к внешнему проявлению всевозможных травм у пострадавших;
• приобретать навыки эвакуации с места происшествия;
• приобретать навыки оказания первой помощи на месте происшествия;
• приобретать навыки проведения сердечно-легочной реанимации (СЛР) на тренажерах-манекенах разного возраста;
• выявлять и исправлять ошибки, допущенные при проведении деблокировки и проведения мероприятий по СЛР.

Состав учебно-тренажерного комплекса:

• модуль для отработки практических навыков проведения деблокировки на базе легкового автомобиля (положение на крыше);
• комплект манекенов для отработки навыков извлечения, транспортировки и оказания первой помощи (мужчина, ребенок);
• комплект для оказания первой помощи и эвакуации с места происшествия;
• защитный комплект для работы с гидравлическим инструментом;
• интерактивный светодинамический стенд-планшет "Оказание первой помощи пострадавшим".

Модуль для отработки практических навыков проведения деблокировки на базе легкового автомобиля (положение на крыше)

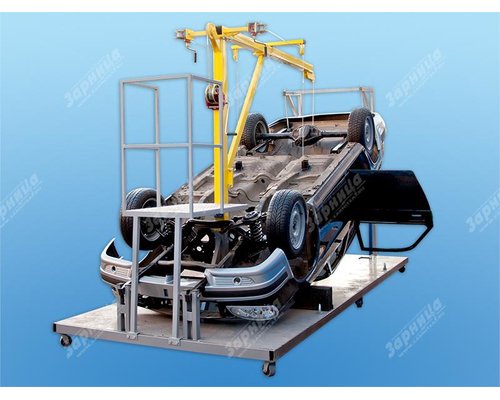

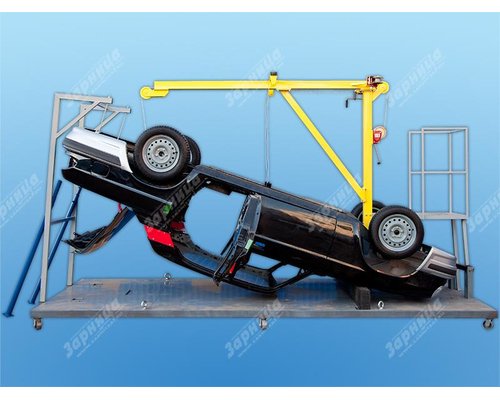

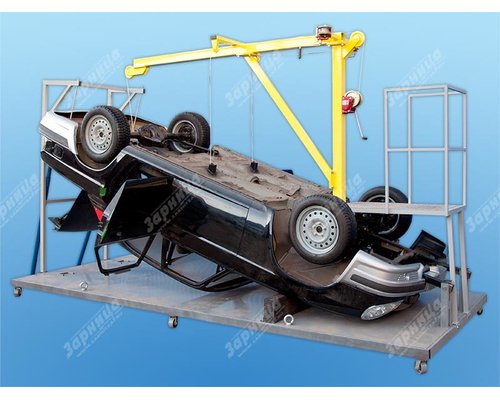

Тренажер изготовлен на базе легкового автомобиля типа седан, с измененной конструкцией кузова, размещенного на платформе, со стрелой, закрепленной на колонне, проходящей через капот и днище автомобиля. На неподвижной стреле устанавливаются лебедки. Возможность тренажера позволяет проводить многократные тренировки спасателей по отработке технологий по деблокированию и извлечению пострадавших в результате ДТП с использованием гидравлического аварийно-спасательного инструмента. В салоне автомобиля можно разместить 5 манекенов, имитирующих реальных пассажиров, включая младенца в детском удерживающем устройстве. Автомобиль включает в себя следующие узлы и детали:

• штифт замка задней двери
• фиксаторы дверей,
• штифт двери,
• фиксатор крышки багажника,
• штифт крышки багажного отсека,
• вставка кронштейна крышки багажника,
• ось двери,
• вставки корпуса автомобиля,
• усиление задней стойки,
• усиления мест приложения гидравлического аварийно-спасательного инструмента,
• крепление вставок корпуса автомобиля.

Места приложения гидравлического аварийно-спасательного инструмента обозначаются краской: зеленым цветом – расширителя и опор домкрата, красным цветом – резаков (места резания). На тренажере установлен один комплект сменных элементов.

Для многократного использования тренажера рекомендуется дополнительно закупить комплекты расходных элементов.

Для отработки навыков устранения опасности возникновения пожара в автомобиле установлена светодинамическая система, фиксирующая факт отключения аккумуляторной батареи, выключения питания замка зажигания. Установлены имитаторы магистральных и расходных вентилей для газобаллонных автомобилей и система, моделирующая возгорание посредством активации модуля дымообразования, установленного в багажном отсеке автомобиля. Капот автомобиля с внешней стороны представляет собой маркерную поверхность с изображенной схемой автомобиля, на которой специальными маркерами, входящими в комплект поставки, можно отрабатывать тактические мероприятия по деблокированию пострадавших. В комплект поставки входит чехол на автомобиль, выполненный из специальной тентовой ткани с люверсами по периметру для удобной фиксации в нижней части автомобиля.

Комплект манекенов для отработки навыков извлечения, транспортировки и оказания первой помощи (мужчина, ребенок)

Тренажер-манекен взрослого пострадавшего (мужчина) (2 шт.).

Тренажер-манекен представляет собой имитацию тела взрослого пострадавшего и предназначен для обучения извлечению, оценке степени физиологического состояния и транспортировке пострадавших на месте дорожно-транспортного происшествия. Анатомические особенности робота-тренажера:

• размер торса и пропорции аналогичны телосложению взрослого человека (рост 172 см, вес 48 кг);
• сгибы конечностей манекена соответствуют анатомическим особенностям человека;
• накладные силиконовые травмы и ранения различной степени тяжести толщиной не менее 7 мм с возможностью замены и установки на любую часть тела робота-тренажера для отработки первичных навыков оказания первой помощи. Установка осуществляется при помощи молний, интегрированных в силиконовую часть имитаторов травм;
• имитация кровотечения из ран.

Интерактивный тренажер-манекен ребенка в детском удерживающем устройстве.

Тренажер-манекен предназначен для отработки навыков проведения СЛР с возможностью контроля качества проведения упражнений и представляет собой имитацию тела грудного ребенка с реалистичными конечностями. Для оценки правильности выполнения упражнения тренажер оборудован встроенным светодинамическим блоком контроля навыков.

Тренажер-манекен имеет реалистичное подвижное соединение тела с головой, имитирующее шейный отдел позвоночника. В конструкции корпуса манекена предусмотрены детали и узлы в виде анатомических ориентиров (грудной клетки, мечевидного отростка грудины и т.д.) для корректного проведения реанимационных мероприятий.

Тренажер позволяет сотрудникам приобретать знания и навыки, необходимые для проведения следующего комплекса реанимационных мероприятий:

• выполнение непрямого массажа сердца (по мере действий сотрудников производится автоматический контроль положения рук, усилия и ритмичности воздействия на грудную клетку пострадавшего);
• выполнение ИВЛ способом "изо рта в рот".

Управление работой осуществляется с блока контроля навыков, который обеспечивает моментальную обратную связь правильности вентиляции легких по времени и объему, глубине компрессий и расположению рук.

Комплект для оказания первой помощи и эвакуации с места происшествия

Шейный корсет.

Представляет собой универсальный воротник для вытяжения. Имеет регулировку – защелки в затылочной части и подчелюстной области позволяют подогнать размер под пострадавшего. Шейный корсет может использоваться повторно 10 раз. Шейный корсет рентгенопрозрачен и не препятствует проведению магнитно-резонансной томографии.

Щит эвакуационный.

Конструктивно щит эвакуационный имеет прорези по периметру для удобства транспортировки и имеет один суженный конец для повышенной маневренности в ограниченном пространстве (1800 х 45 мм, грузоподъемность не менее 120 кг).

Аптечка.

Защитный комплект для работы с гидравлическим инструментом

Предназначен для работы с гидравлическим инструментом и исключает возможность травмирования спасателя или пострадавшего при контактах с поврежденными поверхностями автомобиля. Включает в себя:

• накидка текстильная антитравматическая (590 х 1460 мм) (2 шт.);
• накидка текстильная антитравматическая (590 х 590 мм) (4 шт.);
• колпак текстильный антитравматический (4 шт.);
• огнеупорное покрывало (800 х 2000 мм);
• чехол для блокировки подушки безопасности;
• сумка упаковочная.

Мобильный светодинамический модуль тестирования "Проведение аварийно-спасательных работ при ДТП"

Мобильный модуль тестирования представляет собой электрифицированную светодинамическую панель с раздельной световой индикацией, на которую накладываются сменные фолии по следующим темам:

• расположение источников питания на автомобиле;
• подход/осмотр мест происшествия;
• факторы риска/стабилизация;
• оборудование для извлечения;
• оказание первой помощи.

В конструкцию учебного оборудования интегрированы высокочувствительные сенсоры для управления модулем при помощи интерактивного воздействия приемо-передающих устройств. Модуль поставляется с программным обеспечением "Виртуальный инструктор", громкость которого изменяется при помощи сенсорного регулятора, расположенного на лицевой панели модуля.

В зависимости от изучаемой темы выбирается соответствующая фолия, которая накладывается на лицевую панель модуля тестирования. Предусмотрено два режима работы: "Обучение" и "Контроль", которые выбираются при помощи элемента управления по контролю и обучению.

В режиме "Обучение" на накладной фолии подсвечивается либо алгоритм действий, либо определенные элементы, которые сопровождаются подробным голосовым описанием специально разработанного программного обеспечения "Виртуальный инструктор". В режиме "Контроль" предлагается самостоятельно проверить свой знания при помощи интерактивного тестирования. В случае неправильного выбора варианта ответа загорается красная световая индикация, и воспроизводится звуковой сигнал, в случае верного ответа – зеленая.

1. Модуль для отработки практических навыков проведения деблокировки на базе легкового автомобиля (положение на крыше)
2. Комплект манекенов для отработки навыков извлечения, транспортировки и оказания первой помощи (мужчина, ребенок)
3. Комплект для оказания первой помощи и эвакуации с места происшествия
4. Защитный комплект для работы с гидравлическим инструментом
5. Интерактивный светодинамический стенд-планшет "Оказание первой помощи пострадавшим"
6. Универсальный набор инструментов из 89 предметов

Металлопрокат, промышленная резина, поливинилхлорид 3 мм, АБС поливинилхлорид, полиорганосилоксаны, жидкий полиуретановый пластик, ЛДСП 24 мм, дерево, порошковая покраска

Модуль для отработки практических навыков проведения деблокировки на базе легкового автомобиля: 5100 х 2050 х 2700

Комплект манекенов для отработки навыков извлечения, транспортировки и оказания первой помощи:

• мужчина: 1700 х 480 х 260;
• ребенок: 370 х 100 х 100

• щит эвакуационный: 1800 х 250 х 45

Мобильный светодинамический модуль тестирования "Проведение аварийно-спасательных работ при ДТП": 490 х 260 х 30
