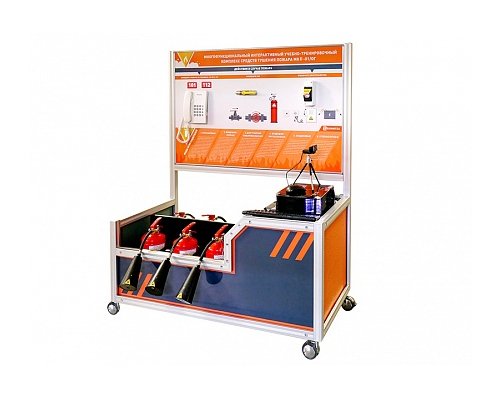

Многофункциональный интерактивный учебно-тренировочный комплекс средств тушения пожара МКП-02/ОГ (практические занятия с огнетушителями)

Интерактивный тренажер представляет собой комплекс, состоящий из стойки с оборудованием, стойки с проекционным экраном и беспроводного пульта дистанционного управления инструктора. Стойка с оборудованием включает в себя: модели огнетушителей, мультимедийный видеопроектор, системный блок с лицензионным программным обеспечением, акустическую систему.

Многофункциональный интерактивный учебно-тренировочный комплекс средств тушения пожара МКП-02/ОГ предназначен для приобретения и закрепления знаний и навыков эксплуатации огнетушителей курсантами специализированных учреждений.

Тренажер имитирует звуковое сопровождение возгорания: шум пламени пожара, тушения, работающего огнетушителя. Система визуализации комплекса базируется на проецировании учебно-тренировочной виртуальной среды на проекционный экран (1800 х 1800 мм) при помощи мультимедийного видеопроектора, обеспечивая двухмерное изображение помещения и расположенных в нем объектов, очага пожара, задымления, огнетушащей струи, изменения площади пожара и задымления в зависимости от действий обучающегося.

Программное обеспечение предусматривает работу комплекса в режиме тестирования для проверки теоретических знаний обучающегося, а также в режиме просмотра технического видеофильма "Основы пожарной безопасности", содержащего информацию о способах прекращения горения, основных причинах возникновения возгорания и способах тушения, а также действиях при пожаре. В режиме практической работы программное обеспечение позволяет просмотреть ситуационные сценарии перед началом упражнения при помощи меню управления.

Тестовое программное обеспечение комплекса предусматривает возможность добавления, редактирования и изменения уже существующих тестов и ответов. Данная система адаптирована к изменениям в законодательстве по пожарной безопасности.

В комплект поставки входит беспроводная клавиатура, позволяющая осуществлять навигацию по программным меню комплекса и постановку учебных заданий.

Огнетушители: ОП (АВСЕ), ОП (Д), ОВП, ОУ, ОХ, ОВЭ, вместимостью 4-5 л (насадка каждого огнетушителя снабжена датчиком пространственного позиционирования - расстояние до "очага возгорания" (сонар), маркером попадания (лазер) и индикатором уровня заряда батареи, установленной на стойке оборудования). Каждый из шести представленных имитаторов огнетушителей имеет те же органы управления, что и обычный огнетушитель:

• кольцо-фиксатор,
• сжимающаяся рукоятка запорно-пускового устройства,
• насадка огнетушителя.

Массогабаритные модели огнетушителей размещены на стойке в специальных отсеках, позволяющих хранить и подзаряжать огнетушители. Стойка оснащена роликами с фиксаторами для удобства при транспортировке внутри помещений и во время эксплуатации.

В данном тренажере использован базовый набор сценариев. Каждое упражнение соответствует определенному классу пожара (А, А1, А2, В, В1... Д, Е). В задачу обучающегося входит не только правильное выполнение действий с огнетушителем, направленных на ликвидацию пожара, но и предварительная оценка обстановки.

В целях увеличения надежности маркер попадания и датчик пространственного позиционирования выполнены независимо друг от друга с единым источником питания. Связь с компьютером беспроводная, осуществляется в Wi-Fi диапазоне.

Перед тем как приступить к ликвидации очага возгорания, необходимо выполнить следующие действия:

• Сообщить по телефону 01 или 112 в пожарную охрану (из телефонной трубки слышен ответ виртуального диспетчера пожарной охраны; обучающийся в течение 25 секунд прослушивает речь диспетчера, может отвечать на задаваемые вопросы).
• Перекрыть газовый кран.
• Отключить электроэнергию в электрическом шкафу (на экране после выполнения данного действия происходит уменьшение интенсивности освещения).

Видеокамера, установленная на стойке оборудования, фиксирует местоположение маркера попадания и передает информацию на компьютер для обработки. Датчик пространственного положения фиксирует огнетушитель относительно "очага возгорания" и по радиоканалу передает данные на компьютер. Специальное программное обеспечение анализирует данные и выдает заключение об эффективности тушения (применения огнетушителя), также по радиоканалу передается информация о типе используемого огнетушителя.

Оценка выполнения упражнения производится как "зачет" или "незачет".

1. Стойка оборудования и огнетушителей на роликах со стендовой частью и отсеками для моделей огнетушителей
2. Массогабаритная модель огнетушителя (4-5 л) (6 шт.)
3. Проекционный экран со стойкой
4. Мультимедийный видеопроектор
5. Системный блок
6. Беспроводная клавиатура и мышь
7. Камера
8. Зарядное устройство
9. Мультимедийный динамик
10. Источник бесперебойного питания (ИБП)

Каркас: профиль конструкционный 40 х 40 мм, фанера 15 мм, алюминиевый композитный материал 3 мм

Печать: полноцветная, качество печати 1440 dpi, с антибликовым покрытием

Стойка с оборудованием, мм: 1200 х 795 х 1520
Проекционный экран, мм: 1800 х 1800
