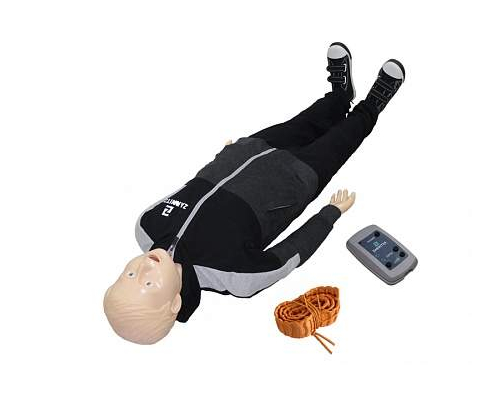

"Гриша-07" робот-тренажер для обучения навыкам СЛР с симуляционным режимом ранения бедренной артерии

Робот-тренажер предназначен для обучения навыкам оказания первой помощи и контроля качества подготовки обучающихся. Представляет собой образ подростка 12 лет. Голова, вентральная часть туловища, а также верхние и нижние конечности выполнены из материалов, визуально и тактильно напоминающих ткани человеческого тела. Открытые ноздри обеспечивают реалистичность сдавливания крыльев носа. Робот имеет 7 режимов работы, управляется при помощи беспроводного пульта, а также имеется возможность проведения занятий через программное обеспечение, установленное на компьютере пользователя. Тренажер поставляется в одежде и в транспортировочной сумке, укомплектован санитарными салфетками для проведения искусственной вентиляции легких, масками с односторонним клапаном, а также аккумуляторами и зарядным устройством к ним.

Робот-тренажер имеет точно обозначенные следующие анатомические ориентиры для оказания первой помощи:

• кивательные мышцы шеи, ключицы и хрящи гортани - для определения пульса на сонной артерии;
• реберные дуги и мечевидный отросток - для определения места нанесения прекардиального удара и проведения непрямого массажа сердца;
• рельеф мышц бедра и коленного сустава - для определения места прижатия бедренной артерии и наложения кровоостанавливающего жгута.

Робот-тренажер позволяет отрабатывать навыки:

• первой медицинской помощи при клинической смерти (метод 30:2, безвентиляционная реанимация, прекардиальный удар);
• оказания помощи больному в бессознательном состоянии;
• оказания помощи при переломе костей голени;
• оказания помощи при ранении бедренной артерии.

Тренажер фиксирует такие распространенные ошибки, как:

• недостаточная глубина компрессии;
• недостаточный объем вдоха;
• неправильное положение головы при ИВЛ;
• неправильное положение рук при проведении непрямого массажа сердца.

Описание, предназначение, способ эксплуатации:

Функциональные характеристики робота-тренажера

• кивательные мышцы шеи, ключицы и хрящи гортани - для обучения навыкам определения пульса на сонной артерии;
• реберные дуги и мечевидный отросток - для определения места нанесения прекардиального удара и проведения непрямого массажа сердца;
• рельеф мышц бедра и коленного сустава - для определения места прижатия бедренной артерии и наложения кровоостанавливающего жгута;
• тренажер позволяет проводить отработку навыков оказания помощи при клинической смерти методом 30:2, а также есть возможность выполнить прекардиальный удар;
• 7 режимов работы тренажера позволяют проводить обучающие, экзаменационные и соревновательные занятия;
• тело робота-тренажера превращено в объемный дисплей, отражающий правильные и ошибочные действия обучающихся, что позволяет значительно повысить эффективность обучения навыкам оказания первой помощи;
• при достаточной силе и глубине нажатий непрямого массажа сердца появляется пульсовая волна на сонной артерии и загорается оранжевый индикатор на грудной клетке тренажера;
• при эффективном проведении вдоха искусственного дыхания приподнимается грудная клетка и загорается голубой индикатор;
• в каждом случае перелома ребра (неправильное положение рук при НМС) загорается красный индикатор "сломанного ребра" и раздается звуковой сигнал;
• в случае перелома мечевидного отростка загорается красный индикатор "сломанного мечевидного отростка" и раздается звуковой сигнал;
• эффективность реанимации определяется по сужению зрачков и появлению самостоятельного пульса на сонной артерии;
• если в течение 30 секунд тренажеру, находящемуся в состоянии комы, не придать боковое положение, он "умирает": исчезает пульс на сонной артерии, расширяются зрачки и появляется звуковой сигнал;
• если в течение 2 минут не остановить кровотечение из бедренной артерии, то исчезает пульс на сонной артерии (контроль наложения жгута по остановке световой индикации);
• в любом случае некорректного обращения с поврежденной конечностью при наложении бинтовой повязки, транспортной шины на голеностопный сустав, голень, раздается характерный звуковой сигнал и появляется красное свечение "поврежденной" конечности;
• выбор режима и проведение реанимационных мероприятий сопровождается голосовыми сообщениями;
• выбор режима и регулировку громкости возможно осуществлять при помощи кнопок на роботе-тренажере, а также при помощи беспроводного пульта управления;
• полная независимость от внешних источников питания и выносных контроллеров, мониторов;
• возможность управления роботом при помощи специализированного программного обеспечения;
• работа по беспроводному каналу связи либо через USB кабель, со специализированным программным обеспечением, установленным на компьютере пользователя;
• в программное обеспечение входит теоретический курс по оказанию первой помощи, включающий в себя видеоуроки, фотоматериалы, теоретическую информацию и тестирование с возможностью сохранения результатов;
• ошибочные действия во время практических занятий фиксируются программным обеспечением "на лету". Эта функция позволяет моментально вносить корректировки в действия обучаемого;
• результаты практических занятий возможно сохранить в базе данных программного обеспечения, что позволит проводить более углубленный анализ ошибок и правильно выбирать методы обучения оказанию первой помощи.

Режимы работы тренажера

Первый режим. Состояние клинической смерти с включенной индикацией правильных действий.

На каждое эффективное надавливание непрямого массажа сердца загорается соответствующий индикатор и появляется пульсовая волна на сонной артерии. При каждом эффективно проведенном вдохе искусственного дыхания поднимается грудная клетка и загорается соответствующий индикатор. При успешной реанимации у тренажера сузятся зрачки и появится самостоятельный пульс на сонной артерии. Если в процессе реанимации не было допущено ошибок, то тренажер "оживет" через 2 минуты, при этом пульс на сонной артерии сохраняется в течение одной минуты, затем наступает повторная остановка сердца. При совершении ошибок время оживления увеличивается. Реанимация производится методом 30:2.

Второй режим. Состояние клинической смерти с отключенной индикацией правильных действий.

Предназначен для проведения экзаменов, соревнований, конкурсов профмастерства. Отличается от первого режима отсутствием светодиодной индикации правильных действий. О верно проведенном НМС и ИВЛ можно судить по появлению пульсовой волны на сонной артерии и подъему грудной клетки соответственно.

Третий режим. Прекардиальный удар.

Удар следует наносить ребром сжатой в кулак ладони чуть выше мечевидного отростка, прикрытого двумя пальцами другой руки. Локоть руки, наносящей удар, должен быть направлен в сторону живота пострадавшего. После удара необходимо проконтролировать пульс на сонной артерии.

Четвертый режим. Бессознательное состояние.

Предназначен для обучения навыкам определения коматозного состояния у пострадавшего и выбора правильного алгоритма оказания первой помощи. После запуска этого режима у тренажера сужаются зрачки и появляется пульс на сонной артерии, которые сохраняются в течение 30 секунд. Если в течение этого времени тренажеру придать боковое положение, то пульс на сонной артерии сохраняется в течение 10 минут. В противном случае робот "умирает": исчезает пульс на сонной артерии, расширяются зрачки и появляется звуковой сигнал, свидетельствующий о смерти пострадавшего от аспирации (вдыхания) рвотных масс, удушения собственным языком.

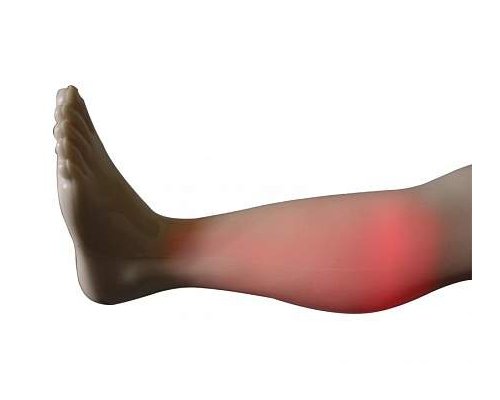

Пятый режим. Перелом костей голени.

Предназначен для отработки навыков наложения повязок и шин при переломе костей голени. После запуска данного режима у тренажера сужаются зрачки и появляется пульс на сонной артерии, которые сохраняются в течение 10 минут. За это время нужно, без причинения боли, наложить повязку и транспортную шину на голень левой ноги. На каждое некорректное обращение с поврежденной конечностью тренажер реагирует коротким звуковым сигналом и красным индикатором боли, расположенным в области перелома. Если количество некорректных действий превысит 5 (зависит от силы нажатия на конечность), то у тренажера исчезает пульс на сонной артерии, расширяются зрачки и появляется длинный звуковой сигнал, указывающий на смертельные осложнения травматического шока.

Шестой режим. Ранение бедренной артерии.

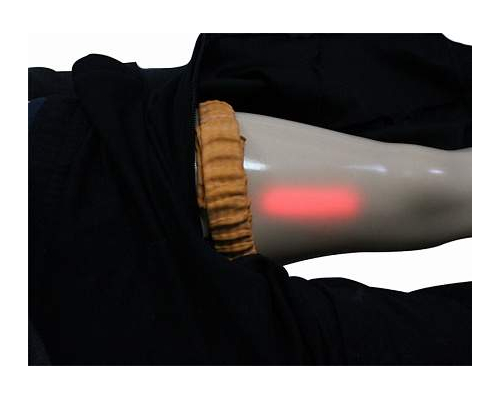

Предназначен для отработки наложения жгута при кровотечении из бедренной артерии без проведения комплекса сердечно-легочной реанимации. После запуска этого режима у тренажера начинается кровотечение из бедренной артерии (обозначается красной пульсирующей индикацией). Если в течение 2 минут не остановить кровотечение, наложив жгут через опорный предмет, тренажер "умирает" от невосполнимой потери крови.

Седьмой режим. Состояние клинической смерти и ранение бедренной артерии.

Предназначен для отработки тактики и навыков оказания первой помощи в случае ранения бедренной артерии у пострадавшего, находящегося в состоянии клинической смерти. Алгоритм сердечно-легочной реанимации соответствует первому режиму, за исключением того, что после оживления у тренажера начинается кровотечение из бедренной артерии (обозначается красной пульсирующей индикацией на внутренней стороне бедра левой ноги). Следует незамедлительно остановить кровотечение, наложив жгут через опорный предмет. Каждые 50 секунд у тренажера происходит повторная остановка сердца, поэтому нужно постоянно контролировать пульс на сонной артерии. В случае неэффективного наложения жгута, когда сдавливание артерии происходит c недостаточным усилием, жгут наложен вне точки пережатия бедренной артерии кулаком, тренажер производит подсчет потерянной крови.

Программное обеспечение.

Специализированное программное обеспечение представляет собой учебно-практическую систему. Система включает в себя теоретический курс и практические занятия.

Теоретический курс представляет собой видеоуроки, фотоматериалы, теоретическую информацию и тестирование с возможностью сохранения результатов.

Практические занятия сопровождаются анимацией выполняемых действий на экране компьютера, также все ошибки фиксируются, и имеется возможность сохранить результаты занятия в базе данных для каждого студента в отдельности. Все действия фиксируются в режиме on-line и позволяют быстро скорректировать работу обучаемого.

Программное обеспечение разработано на базе операционной системы Windows с интуитивно понятным интерфейсом, не требующим дополнительного обучения для пользователей с любым уровнем подготовки.

После установки программы на компьютер пользователя подключение тренажера можно осуществить по беспроводному каналу связи (если позволяет техническое оснащение компьютера пользователя) либо при помощи USB кабеля, входящего в комплект поставки.

• Робот-тренажер
• Беспроводной пульт управления
• Санитарные салфетки для проведения искусственной вентиляции легких (100 шт.)
• Маска с односторонним клапаном (3 шт.)
• Спортивный костюм
• Кровоостанавливающий жгут
• Транспортировочная сумка
• Комплект аккумуляторов (типоразмер АА) (4 шт.)
• Зарядное устройство
• USB кабель
• Цифровой носитель с программным обеспечением.

Поливинилхлорид 3 мм, АБС поливинилхлорид, жидкий полиуретановый пластик, полиуретановый компаунд

• Паспорт изделия
• Руководство по эксплуатации
