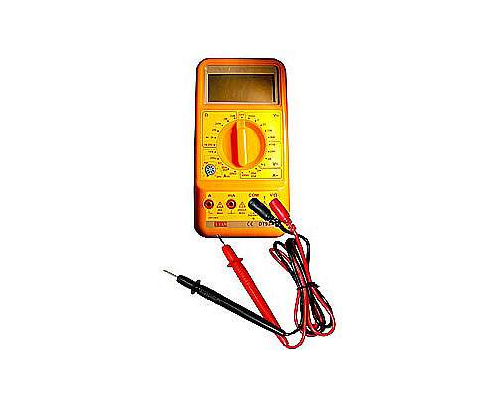

Вольтметр демонстрационный цифровой

Вольтметр демонстрационный (цифровой)

1. Назначение
Вольтметр демонстрационный на базе цифрового мультиметра типа DT93A с 3,5-разрядным индикатором предназначен для измерения напряжения в цепях постоянного и переменного тока, а также служит чувствительным гальванометром для обнаружения тока и определения его направления.
Кроме основного назначения (измерение напряжения) прибором можно измерять силу постоянного и переменного токов, сопротивления, проверку диодов и транзисторов.

2. Технические характеристики
2.1. Измерение напряжения постоянного тока
2.2. Измерение напряжения переменного тока
2.3. Измерение силы постоянного тока в диапазоне от 2mA до 20A
2.4. Измерение силы переменного тока в диапазоне от 200mA до 20A
2.5. Измерение сопротивлений в диапазоне от 0,1Ω до 20МΩ.

3. Работа с прибором
3.1. При измерении постоянного или переменного напряжения подключите черный провод к разъему СОМ, а красный к разъему V/Ω
Установите переключатель пределов в положение V= или V≈ и подсоедините концы щупов к измеряемому источнику напряжения. Полярность напряжения на дисплее при этом будет соответствовать полярности на красном щупе.
