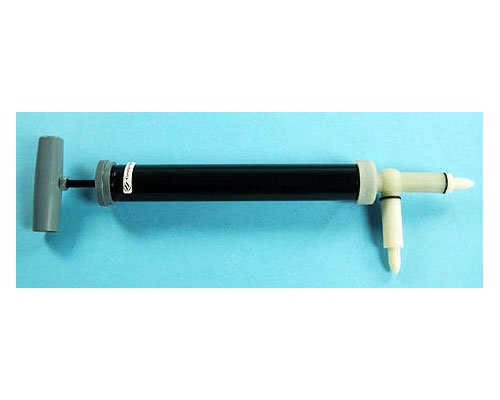

Насос воздушный ручной

1. НАЗНАЧЕНИЕ

1.1. Применяется в ряде опытов, когда требуется сравнительно небольшое разрежение или нагнетание воздуха.

1.2. Насос воздушный ручной используется при проведении следующих демонстрационных опытов: устройство и действие ручного насоса, сила атмосферного давления, устройство и действие барометра-анероида и манометров.

2. КОМПЛЕКТНОСТЬ ПОСТАВКИ

2.1. Насос 1 шт.

2.2. Паспорт 1 шт.

2.3. Упаковка 1 шт.

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3.1. Минимальное разрежение воздуха до давления 0,01 Па

3.2. Максимальное давление до 0,4 МПа

3.3. Габариты упаковки (д х в х г) 41х3х10 см

3.4. Вес нетто 500 гр.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1. Насос состоит из металлического цилиндра; двух патрубков с ниппелями; поршня со штоком и ручкой. К насосу прилагается гибкий шланг для соединения его с одним или другим ниппелем патрубка.

4.2. Поршень насоса состоит из двух кожаных манжет, обращенных изогнутыми краями в противоположные стороны. Манжеты уложены вместе и через металлические шайбы привернуты гайкой к одному концу штока насоса. К другому концу штока гайкой привернута деревянная ручка. При движении поршня вниз происходит нагнетание воздуха, при движении вверх – всасывание.
