1. НАЗНАЧЕНИЕ
1.1. Магазин резисторов на панели предназначен для изучения устройства и принципа действия штепсельного магазина резисторов и может служить примером набора мер сопротивлений. Прибор может служить эталоном в ряде демонстрационных установок при изучении законов электрического тока.
1.2. Прибор используется при изучении законов постоянного тока при проведении таких демонстраций, как: регулирование силы тока в цепи; закон Ома; закономерности последовательного соединения проводников и др.

2. КОМПЛЕКТНОСТЬ ПОСТАВКИ
2.1. Вертикальная панель на подставках 1 шт.
2.2. Проволочный резистор 4 шт.
2.3. Штепсель 4 шт.
2.4. Клемма 2 шт.
2.5. Паспорт 1 шт.
2.6. Упаковка 1 шт.

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1. Сопротивление спиралей 1 Ом, 2 Ом и 5 Ом обозначены цифрами на панели.
3.2. Спирали сопротивлениями 1 Ом и 2 Ом рассчитаны на нагрузочную силу тока 2 А, спираль сопротивлением 5 Ом – на силу тока 1 А.
3.3. Путем выключения штепселей, закорачивающих спирали, можно ввести в электрическую цепь любые сопротивления от 1 до 10 Ом с интервалом в 1 Ом.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

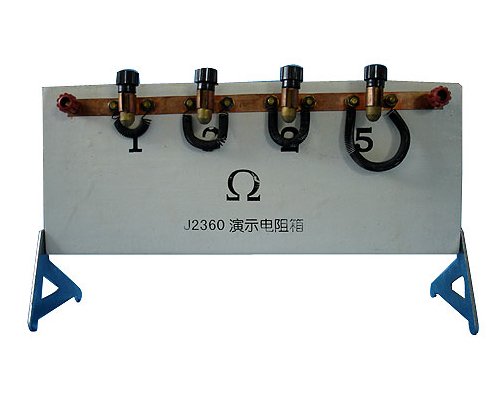

4.1. Этот прибор смонтирован на вертикальной панели. Вдоль верхнего края панели укреплены пять латунных скоб, изолированных друг от друга воздушными промежутками и соединяемых латунными штепселями с головками из пластмассы. На крайних скобах установлены две клеммы для подключения прибора в цепь. К каждым двум соседним скобам присоединены концы проволочных сопротивлений в виде спиралей.
