ИНТЕРАКТИВНАЯ ЛАБОРАТОРИЯ УЧИТЕЛЯ ПО ПОСТОЯННОМУ ТОКУ

Интерактивная лаборатория для учителя по постоянному току предназначена для выполнения 10 демонстрационных экспериментов по изучению электрических цепей постоянного тока: составление электрической цепи; измерение силы тока амперметром; измерение напряжения вольтметром; зависимость силы тока от напряжения; зависимость силы тока от сопротивления; измерение сопротивлений; устройство переменного резистора (реостата); последовательное соединение проводников; параллельное соединение проводников; нагревание проводника электрическим током; определение мощности электрического тока; действие плавкого предохранителя. Кроме того, интерактивная лаборатория позволяет выполнять моделирование цепи постоянного тока с нелинейными элементами в виде ламп накаливания.

В состав лаборатории входят: модуль для подключения источника тока, проволочный резистор 1 Ом, проволочный резистор 2 Ом, проволочный резистор 3 Ом, лампа 12 В, переменный резистор 6 Ом, модуль с зажимами, ключ, проволока медная диаметром 0.16 мм. Кроме того, в состав набора входит флеш-накопитель с ПО для численного моделирования цепи, в состав которой входят нелинейные элементы.

Элементы электрических цепей имеют размер 110х110х22 мм. Элементы электрических цепей размещаются на лицевой панели платформы. Платформы, содержащие элементы электрических цепей, имеют встроенные магниты для установки на вертикальную поверхность магнитной доски. Также на лицевой панели нанесено контрастное обозначение элемента. Проволочные резисторы изготовлены из нихромовой проволоки и имеют значения, отличающиеся от номинала на ±0.05 Ом.

Набор совместим с цифровыми демонстрационными измерителями и цифровыми датчиками тока и напряжения.

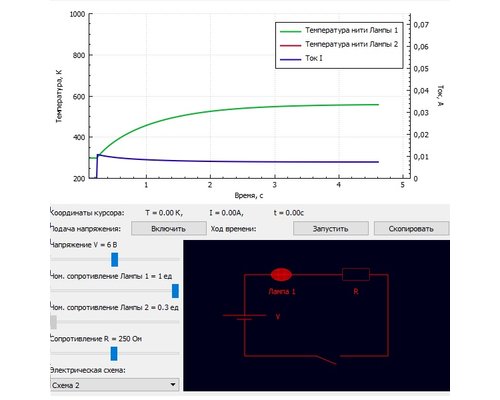

Программа для моделирования позволяет рассчитывать силу тока и выделяемую мощность во всех элементах, а также яркость свечения ламп (в относительных единицах) для не менее чем 2-х вариантов электрических цепей, содержащих линейные активные элементы (резисторы) и нелинейные элементы (лампы накаливания). В качестве исходных данных задаются напряжение источника питания, сопротивления резисторов, мощность и номинальное напряжение ламп накаливания. Результаты расчета выводятся в виде графиков. На поле графика работает маркер, позволяющий считывать с графика значение напряжения и тока. Программа формирует таблицу результатов, которая может быть вставлена в электронную таблицу для дальнейшей работы с данными.

Интерактивная лаборатория обеспечена методическими рекомендациями по проведению экспериментов и использованию программы моделирования.

Предусмотрена система хранения в пластиковом контейнере с ложементом и прозрачной крышкой. Контейнер имеет следующие габаритные размеры: высота — 150 мм, ширина — 312 мм, длина — 425 мм.
