ЦИФРОВАЯ ЛАБОРАТОРИЯ ПО ФИЗИКЕ ДЛЯ УЧИТЕЛЯ (STEM)

Цифровая лаборатория по физике для учителя (STEM) предназначена для выполнения экспериментов по темам курса физики в 7-11 классах.

Лаборатория содержит методические руководства, в которых приведены пошаговые инструкции выполнения минимум 34 лабораторных работ. Лабораторные работы охватывают весь курс физики: раздел механика (13 работ), раздел молекулярная физика (6 работ), раздел электричество (9 работ), раздел оптика (5 работ).

Все датчики, входящие в цифровую лабораторию, имеют разъемы USB.

Р-датчики имеют IDC разъем (подключение к компьютеру (нетбуку) с помощью соединительного кабеля).

Корпуса датчиков изготовлены из ударопрочного пластика.

Преимущества Р-датчиков

Р-датчик работает как с устройствами под управлением ОС семейства Windows, так и на устройствах под управлением ОС семейства Android.

Кроме того, Р-датчик подключается к различным Arduino-совместимым робототехническим изделиям и к различным имеющимся блокам сбора данных, в том числе LEGO, VEX, НАУРОБО.
Для подключения к регистрирующим устройствам цифровой Р-датчик имеет 2 разъема. Для подключения к персональному компьютеру под управлением ОС семейства Windows и к устройствам с поддержкой технологии OTG под управлением ОС семейства Android используется разъем USB. Для подключения к Arduino-совместимым робототехническим изделиям и к имеющимся блокам сбора данных, в том числе LEGO, VEX, НАУРОБО, используется разъем IDC-типа.
IDC разъем для подключения к различным робототехническим изделиям и блокам сбора данных содержит в себе контакт для вывода измеряемого сигнала в аналоговом виде, контакты питания Р-датчика и контакты для обеспечения работы цифрового интерфейса, используемого как для подключения к робототехническим изделиям не оборудованным аналоговым входом, так и в случае необходимости для управления режимом работы датчика.
Р-датчик позволяет одновременное подключение IDC разъема к робототехническому изделию и USB разъема к компьютеру с целью синхронного вывода данных на два устройства – на персональный компьютер и на робототехническое устройство (блок сбора данных), что необходимо при разработке или настройке робототехнического устройства.

Состав цифровой лаборатории по физике для учителя (STEM):

• медодические руководства
• скамья, экран стальной, переходник для питания (USB) с защитным резистором
• переходник для питания от аудиовыхода с защитным резистором
• набор элементов для опытов по механике (резьбовой стержень для закрепления направляющей, каретка с магнитом, шар стальной, два магнита дисковый диаметром, пластина стальная с магнитным слоем, пружина)
• набор элементов для опытов по молекулярной физике (шприц с ограничителем хода, шприц для перелива воды, стакан полипропиленовый, стакан пластиковый, сосуд стеклянный со штуцером, трубка силиконовая, цилиндрическое тело из алюминия).
• набор элементов для опытов по электричеству (резисторы, переменный резистор, диод полупроводниковый, модель трансформатора с тремя обмотками, две катушки, светодиод белый, модель конденсатора, два зажима, ключ, комплект проводов, труба из оргстекла).
• набор элементов для опытов по оптике (рейтер с собирающей линзой, рейтер с рассеивающей линзой, рейтер, зеркало плоское, объект «Параллельные линии», линейка на магнитной основе, коврик пенополиуретановый, две булавки с шариком).

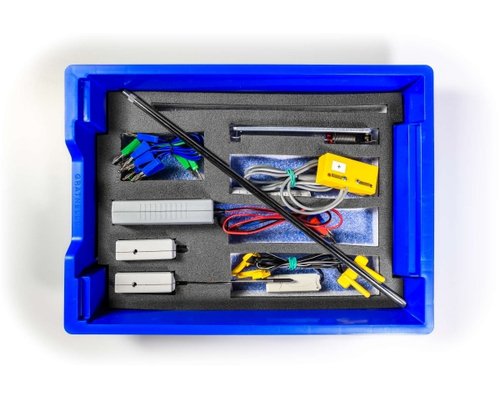

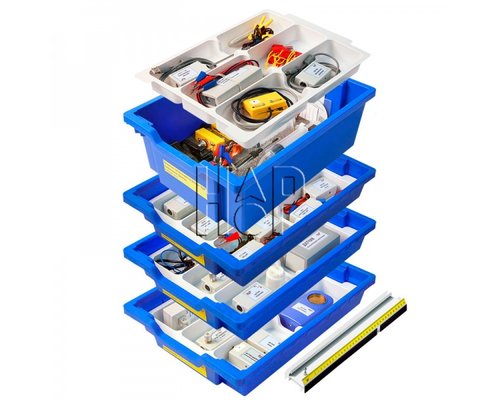

Все оборудование уложено в специальные контейнеры (скамья отдельно). Контейнеры имеют специальные ложементы и прозрачную крышку.

Параметры оборудование	Значения	Ед. измерения
Цифровой датчик положения (4 канала):
погрешность измерения	1	мс
длина кабеля датчика	1	м
диаметр корпуса где встроены магнитоуправляемые контакты	8	мм
Цифровой Р-датчик температуры:
диапазон измерения	[-20…+110]	°C
Разрешение	0,1	°C
Погрешность измерения	1	°C
Напряжение питания	5	В
Габаритные размеры датчика:
длина	70	мм
ширина	40	мм
высота	25	мм
длина щупа датчика	150	мм
Цифровой Р-датчик абсолютного давления:
Габаритные размеры датчика:
длина	70	мм
ширина	40	мм
высота	25	мм
диапазон измерения	[0…200]	кПа
погрешность измерения	2	%
время отклика	0,01	сек
Цифровой осциллографический датчик напряжения:
Габаритные размеры датчика:
длина	120	мм
ширина	60	мм
высота	30	мм
количество каналов	2	шт
количество диапазонов	4	шт
максимальный диапазон измерения	[-100…+100]	В
частота оцифровки сигнала	100	кГц/канал
Цифровой Р-датчик напряжения(тип 1):
Габаритные размеры датчика:
длина	70	мм
ширина	40	мм
высота	25	мм
пределы измерения	[-25…+25]	В
погрешность измерения	3	%
разрешение датчика	0,02	В
количество режимов работы	2
длина гибкого кабеля датчика	0,25	м
Цифровой Р-датчик напряжения(тип 2):
Габаритные размеры датчика:
длина	70	мм
ширина	40	мм
высота	25	мм
пределы измерения	[-250…+250]	мВ
погрешность измерения	3	%
разрешение датчика	0,2	мВ
количество режимов работы	2
длина гибкого кабеля датчика	0,25	м
Цифровой Р-датчик тока (тип 1):
Габаритные размеры датчика:
длина	70	мм
ширина	40	мм
высота	25	мм
пределы измерения	[-2,5…+2,5]	А
количество режимов работы	2
погрешность измерения	3	%
время отклика датчика	0,1	сек
разрешение	0,01	А
длина гибкого кабеля датчика	0,25	м
Цифровой Р-датчик тока (тип 2):
Габаритные размеры датчика:
длина	70	мм
ширина	40	мм
высота	25	мм
пределы измерения	[-250…+250]	мА
количество режимов работы	2
погрешность измерения	3	%
время отклика датчика	0,1	сек
разрешение	0,2	мА
длина гибкого кабеля датчика	0,25	м
Цифровой Р-датчик магнитного поля:
пределы измерения	[-40…+40] и [-5…+5]	мТл
время отклика	0,1	сек
длина щупа датчика	197	мм
напряжение питания сенсора	4,5	В
чувствительность сенсора	50	мВ/мТл
Габаритные размеры датчика:
длина	70	мм
ширина	40	мм
высота	25	мм
Цифровой датчик давления дифференциальный:
Габаритные размеры датчика:
длина	70	мм
ширина	40	мм
высота	25	мм
диапазоны измерения	[0…200] и [0…20]	кПа
погрешность измерения	2	%
время отклика датчика	0,01	сек
диапазон температур исследуемого газа	[0…60]	°С
Цифровой датчик температуры термопарный:
Габаритные размеры датчика:
длина	70	мм
ширина	40	мм
высота	25	мм
максимальный диапазон измерения	[0…1000]	°С
погрешность измерения	10	°С
разрешение датчика	1	°С
Цифровой датчик температуры химический:
Габаритные размеры датчика:
длина	70	мм
ширина	40	мм
высота	25	мм
диапазон измерения	[-40…+180]	°С
погрешность измерения	1	°С
разрешение	0,25	°С
диаметр щупа	2	мм
длина погружаемой части щупа	60	мм
Цифровой Р-датчик освещенности:
Габаритные размеры датчика:
длина	70	мм
ширина	40	мм
высота	25	мм
диапазон измерения	[0…180000]	лк
время отклика датчика	1	сек
погрешность измерения	15	%
Цифровой Р-датчик света:
Габаритные размеры датчика:
длина	70	мм
ширина	40	мм
высота	25	мм
диапазон измерения	[0…10000]	лк
время отклика датчика	1	мс
погрешность измерения	10	%
Габаритные размеры фотоэлемента:	Сообщения не найдены Написать комментарий Возможно вас заинтересуют Стойка для 4 модулей Цена по запросу В корзину Обсудить с менеджером  Стойка для 5 модулей Цена по запросу В корзину Обсудить с менеджером  Стойка для 6 модулей Цена по запросу В корзину Обсудить с менеджером  Набор демонстрационный "Молекулярная физика и тепловые явления" (в лотке) Цена по запросу В корзину Обсудить с менеджером  Набор демонстрационный «Механические колебания и волны» (в лотке) Цена по запросу В корзину Обсудить с менеджером  Стойка для 7 модулей Цена по запросу В корзину Обсудить с менеджером  Будем на связи Подпишитесь на новости E-mail Кабинет клиента Войти Создать учетную запись Запросы Отложенные товары Список сравнения Информация О компании Как отправить запрос Пользовательское соглашение Политика конфиденциальности Оферта Бренды и производители Контакты г. Екатеринбург, 8 (343) 385 92 44 г. Тюмень, 8 922 189 86 44 Ежедневно: 09:00-18:00 info@shkola-ekb.ru Все контакты и обратная связь © 2018-2025 Современная школа.
