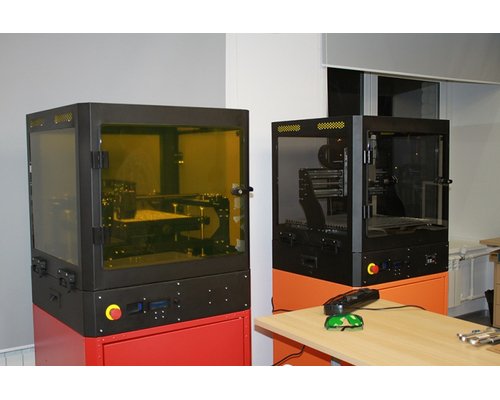

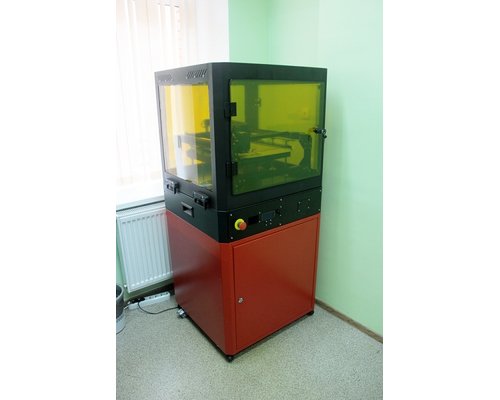

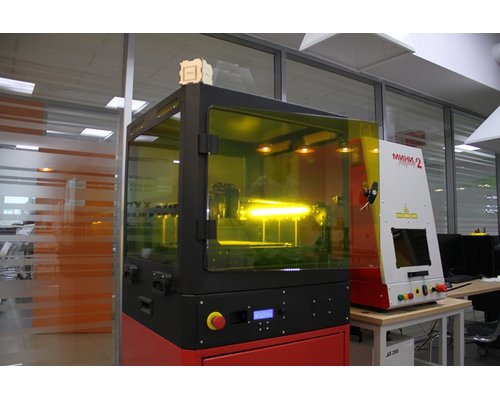

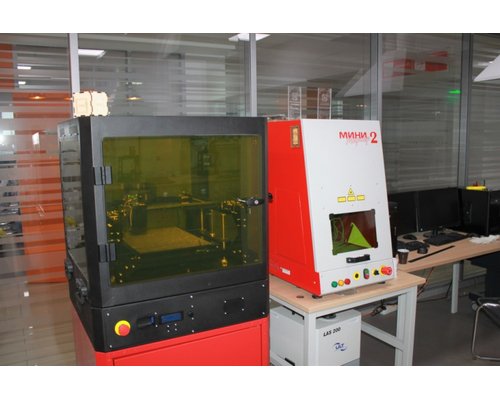

Лазерный гравер DF-LASER

В конструкции лазера можно выделить металлическую раму, горизонтальный рабочий стол, размещённый над ним подвижный портал с лазерным излучателем, электронный блок цифрового управления (контроллер) и органы управления на передней панели. Движение портала с установленным на нем излучателем обеспечивается шаговыми электродвигателями под воздействием управляющих импульсов, поступающих от контроллера в соответствии с управляющей программой (УП). Для охлаждения лазерного блока в его конструкции предусмотрен вентилятор.

Лазерный луч, сфокусированный в одной точке, обладает высокой энергией, что вызывает нагрев материала заготовки и его выгорание. Под действием высокой температуры образуются продукты горения, для отвода которых предусмотрено отверстие в корпусе, к которому подключается система вентиляции. В случае тонкого материала (например, бумаги, картона) может быть обеспечена его сквозная резка, т.е. раскрой.

Для вывода продуктов горения непосредственно из зоны обработки, а также для обеспечения минимального отражения лазерного луча, конструкция рабочего поля представляет собой металлический ячеистый стол.

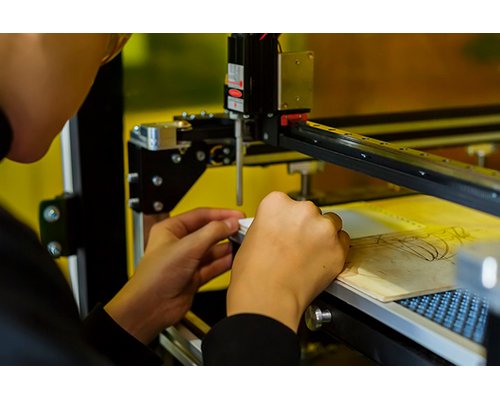

Координатам по осям Y и X соответствуют положение портала (ось Y) и положение установленной на нем головки лазерного излучателя параллельно лицевой панели (ось X). Подъем (опускание) рабочего стола, необходимый для выполнения операции автофокусировки, соответствует оси Z. И портал, и головка перемещаются по прецизионным рельсовым направляющим и приводятся в движение шаговыми двигателями посредством ременной передачи. Конечные положения портала и головки контролируются с помощью концевых датчиков. Отсчет координат ведется от «нулевой точки», заданной в процессе подготовки управляющей программы, стандартное расположение которой – левый ближний к оператору угол рабочего стола. Движение головки излучателя происходит в соответствии с алгоритмом, заданным в коде УП и позволяет вести обработку по сложным двухмерным траекториям.

Управление перемещениями по осям (XYZ), включение лазерного излучателя и регулировка его мощности осуществляется в соответствии с исполняемой УП. УП представляет собой файл, содержащий последовательность команд, выполнение которых позволяет получить требуемую обработку изделия. УП записывается на SD-карту и выполняется электронным блоком управления контроллером, находящимся за лицевой панелью. Для того, чтобы сформировать УП, используется запускаемое на персональном компьютере программное приложение — графический редактор Inskape с установленными CAM-плагинами.

Для выполнения операций по предварительной настройке и управлению устройством предусмотрены органы управления, расположенные на лицевой панели: жидкокристаллический дисплей и рукоятка с торцевой кнопкой. Они позволяют контролировать состояние устройства и управлять его работой при помощи отображаемой на дисплее текстовой информации и специальных команд меню.

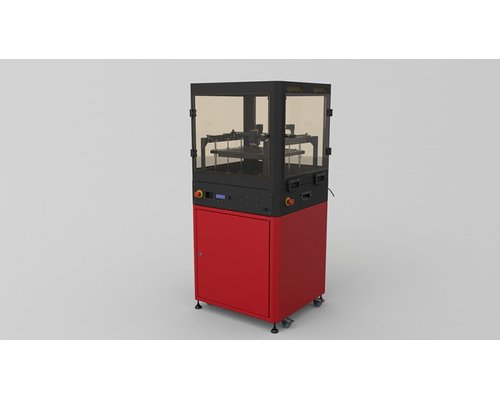

Основные конструкционные элементы лазера:

1. Экран управления
2. Рабочее поле
3. Лазерный модуль
4. Рама устройства
5. Ручка для переноса станка
6. Поворотная кнопка

1. Кнопки аварийной остановки
2. Ручки для снятия колпака
3. Ручки для транспортировки устройства
4. Дверцы колпака
5. Ручки-замки дверей

Комплект поставки:

2 — Рожковый ключ 17 мм
3 — SD-карта с программным обеспечением и документацией
4 — Защитные очки
5 — Кабель питания
6 — Руководство по эксплуатации

Название технической характеристики	Значение/диапазон значений
Рабочее поле, мм	350х405х120
Тип лазера	Твердотельный светодиодный
Максимальная скорость позиционирования, мм/мин	12000
Точность, мм	0,05
Тип фокусировки	Автофокус
Габариты (без тумбы и колпака)	70х73х55
Масса (без тумбы и колпака), кг	50
Полная масса с колпаком и тумбой, кг	105
Потребляемая мощность, Вт	500
Мощность лазерного излучателя, Вт	10
Длина волны, нм	410 Сообщения не найдены Написать комментарий Возможно вас заинтересуют Фрезер Roland SRM-20 Цена по запросу В корзину Обсудить с менеджером  ФРЕЗЕРНЫЙ МИНИ-СТАНОК С ЧПУ RS-3040 Цена по запросу В корзину Обсудить с менеджером  Фрезерный станок DF-MILL Цена по запросу В корзину Обсудить с менеджером  Фрезерный станок Roland MODELA MDX-50 Цена по запросу В корзину Обсудить с менеджером  Фрезерный станок с ЧПУ4060 Цена по запросу В корзину Обсудить с менеджером  ФРЕЗЕРНЫЙ СТАНОК С ПОВОРОТНОЙ ОСЬЮ 6040 (2,2 КВТ) Цена по запросу В корзину Обсудить с менеджером  Будем на связи Подпишитесь на новости E-mail Кабинет клиента Войти Создать учетную запись Запросы Отложенные товары Список сравнения Информация О компании Как отправить запрос Пользовательское соглашение Политика конфиденциальности Оферта Бренды и производители Контакты г. Екатеринбург, 8 (343) 385 92 44 г. Тюмень, 8 922 189 86 44 Ежедневно: 09:00-18:00 info@shkola-ekb.ru Все контакты и обратная связь © 2018-2024 Современная школа.
