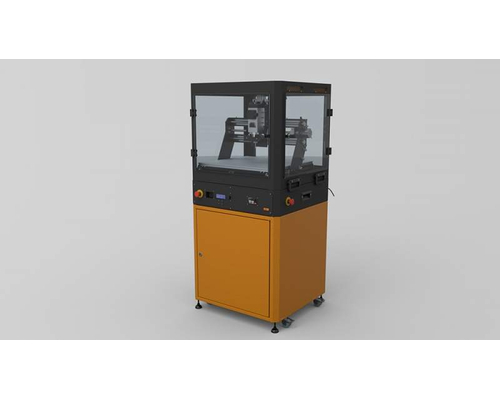

Фрезерный станок DF-MILL
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
МОЩНЫЙ ШПИНДЕЛЬ
2,2 кВт
МЕТОДИЧЕСКИЕ МАТЕРИАЛЫ
С лекциями и лабораторными работами
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ В КОМПЛЕКТЕ
Работает c Windows
ДОСТУП ПО КЛЮЧУ
Защита от несанкционированного доступа
ГАРАНТИЯ 1 ГОД
+ техническая поддержка
НАДЕЖНЫЙ И ДОЛГОВЕЧНЫЙ КОРПУС
Устойчивый корпус способствует точному фрезерованию. Станок безопасен в использовании

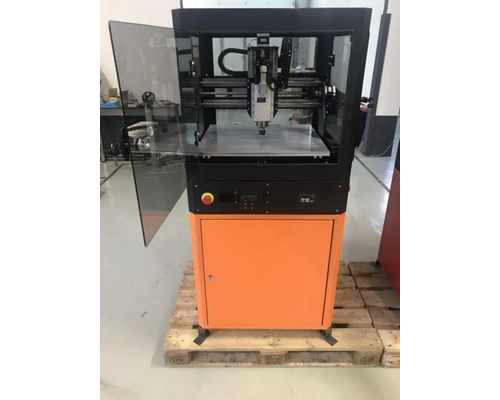

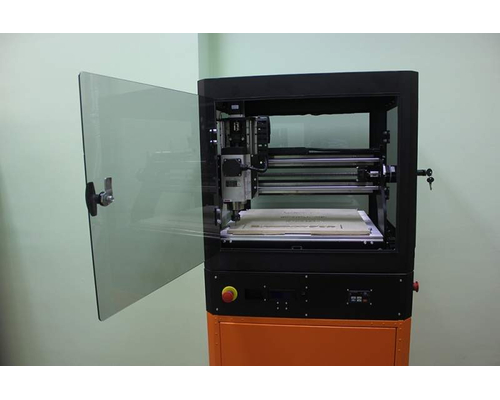

ЗАКРЫТЫЙ, ПРОЗРАЧНЫЙ КОЛПАК С ЗАКАЛЕННЫМ СТЕКЛОМ
Закрытый колпак предотвращает загрязнение помещения и позволяет видеть весь процесс.
Фрезерный станок с числовым программным управлением (ЧПУ) – это оборудование, предназначенное для механической обработки различных листовых материалов при помощи режущего инструмента, в качестве которого могут использоваться фрезы, сверла и граверы. На данном станке обрабатываются в основном древесные материалы (фанера, ДСП, массив дерева), пластики и легкие сплавы (алюминий, латунь и т.п.).
При фрезерной обработке происходит срезание с заготовки лишнего слоя в виде стружки за счёт воздействия инструмента, в результате чего получаются детали требуемой формы, размеров и степени шероховатости обработанных поверхностей. При перемещении инструмента одновременно по нескольким осям посредством числового управления возможна автоматизация технологического процесса создания деталей сложной формы.
При вращении инструмент обрабатывает материал, выполняя операции сверления отверстий, раскроя (разрезания) и гравирования заготовки в соответствии с заданной программой под контролем оператора. Инструмент подводится к материалу сверху, а устройство именуется вертикально-фрезерным. Инструмент закрепляется в цанговом патроне, который крепится на шпинделе – устройстве, которое обеспечивает вращение и подвод инструмента к заготовке. Шпиндель располагается на подвижной горизонтальной балке – портале, который перемещает шпиндель и закрепленный в нем инструмент над обрабатываемой заготовкой, устанавливаемой на рабочем столе станка. Перемещение портала и шпинделя обеспечивают шаговые двигатели, управление которыми осуществляется командами, поступающими от электронного цифрового блока управления станком (контроллера).
Перемещение шпинделя вдоль портала параллельно лицевой панели станка соответствует оси X, движение перпендикулярно лицевой панели от оператора станка или к нему – оси Y, а подъем и опускание шпинделя – оси Z. Сложение движений по всем трем осям обеспечивает перемещение инструмента по нужной траектории относительно заготовки. Отсчет координат обычно начинается от «нулевой точки», которая задается в процессе подготовки управляющей программы (УП).
- Станина
- Портал
- Шпиндель
- Защитный колпак
- Панель управления
- Кнопки аварийной остановки
- Прозрачная дверца колпака
- Ручка-замок дверцы
- Вал шпинделя
- Гайка шпинделя
- Инструмент (фреза)
- Рабочий стол
- Заготовка
- Зажимы крепления заготовки
Комплект поставки:
В комплект поставки, кроме самого фрезера, включены:- Гравер прямой DJTOL A0ZX3.1.206
- Гравер прямой DJTOL A0ZX3.210
- Гравер прямой DJTOL A0ZX4.12
- Гравер прямой DJTOL A0ZX6.15
- Фреза прямая двухзаходная DJTOL N2ZX4.12
- Фреза спиральная двухзаходная DJTOL N2LX4.12
- Рашпильная фреза (кукуруза) DJTOL AST3.1.508
- Цанга ER20 – 3.175мм (1/8’)
- Цанга ER20 – 4мм
- Цанга ER20 – 8мм
- Пазовые Т-гайки М5 паз 6мм 8шт.
- Шайбы D5 8шт.
- Винт DIN912 М5х12 4шт.
- Винт DIN912 М5х16 4шт.
- Винт DIN912 М5х20 4шт.
- Винт DIN912 М5х25 4шт.
- SD-карта с ПО и РЭ
- Набор шестигранных ключей
- Рожковый ключ 17мм
- Рожковый ключ 21мм
- Рожковый ключ 30мм
- Кабель питания
Название технической характеристики Значение/диапазон значений | Рабочая область обработки (XхYхZ), мм | 450x390x120 | Мощность шпинделя, Вт | 2200 | Скорость вращения шпинделя, об./мин | 6000-24000 | Точность позиционирования, мм/100 мм | 0.05 | Максимальная скорость перемещения, мм/мин | 1500 | Дискретность позиционирования, мм | 0.0016 | Обрабатываемые материалы | древесные материалы, пластики, цветные металлы | Габаритные размеры устройства (без тумбы), см | 70х73х70 | Максимальная потребляемая мощность, Вт | 3000 | Напряжение питание, В | 220 | Частота сети питания, Гц | 50 | Масса в минимальной комплектации (без колпака и тумбы), кг | 80 | Сообщения не найдены
