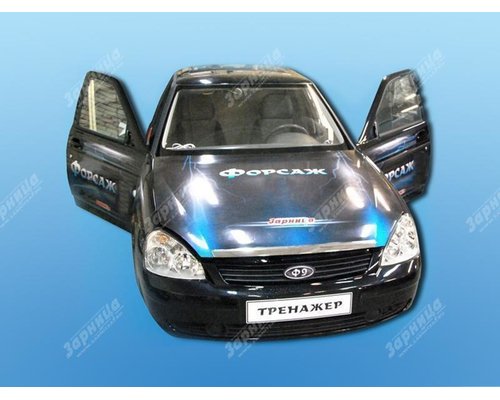

Автотренажер контраварийного вождения "Форсаж-9" (оригинальный кузов автомобиля ВАЗ, установленный на двухстепенную динамическую платформу)

Автотренажер предназначен для автошкол, осуществляющих подготовку водителей транспортных средств категории "В". Также его использование возможно при преподавании автодела в учреждениях общего и среднего профессионального образования (автотранспортных колледжах, лицеях).

Автотренажер разработан в соответствии с Примерной программой подготовки водителей транспортных средств категории "B", отвечает требованиям пожарной и электробезопасности, а также санитарных правил и нормативов.

Автотренажер позволяет:

• отрабатывать базовые моторные навыки управления типичным транспортным средством категории "В";
• изучать общие принципы управления транспортным средством категории "В" при разных метеорологических условиях и времени суток;
• изучать правила дорожного движения на практике без риска и амортизационных расходов, связанных с эксплуатацией реального учебного автомобиля, затрат на техобслуживание и горюче-смазочные материалы;
• проходить подготовку к сдаче первого этапа практического экзамена на получение права на управление транспортным средством категории "В" (на автодроме): движение осуществляется по замкнутому испытательному маршруту с последовательным прохождением контрольных упражнений;
• проходить подготовку к сдаче второго этапа практического экзамена на получение права на управление транспортным средством категории "В" (в городе): движение осуществляется произвольно по всем оживленным улицам и дворам виртуального города, а не строго по определенным испытательным маршрутам;
• осуществлять автоматическую фиксацию ошибок обучающихся и сохранять статистические результаты тренировочных и экзаменационных заездов в персонифицированной базе данных.

Автотренажер позволяет отрабатывать следующие приемы контраварийного (экстремального) вождения:

• освоение габаритных упражнений и получение навыков распределения внимания;
• экстренное торможение, сокращение остановочного пути, маневрирование при экстренном торможении;
• выход из неуправляемого заноса и сноса (при гололеде, снеге, дожде, из ямы, на гравии и пр.);
• скоростное вождение;
• управление автомобилем на рефлексах, сформированных на основе знаний, умений, навыков, физиологических аспектов двигательной деятельности;
• маневрирование в критических ситуациях;
• силовое скольжение;
• сложные повороты;
• вкатывание.

Устройство автотренажера предусматривает стандартную компоновку рабочего места водителя и размещение органов управления транспортного средства категории "В".

Автотренажер интегрирован в оригинальный кузов переднеприводного автомобиля ВАЗ на двухстепенной динамической платформе на пневмоприводах 2DoF, которая выполнена на базе комплектующих ведущего мирового производителя пневматического оборудования – компании Festo.

Динамическая платформа обеспечивает крен и тангаж в диапазоне ±15 градусов. Это дает возможность имитировать ощущения, которые испытывает водитель за рулем реального автомобиля в следующих ситуациях:

• при ускоренном движении, ускорениях, замедлениях, прохождении поворотов и столкновениях;
• при изменениях крена и тангажа автомобиля в зависимости от профиля дороги;
• при движении по неровностям дороги и грунта.

В конструкции динамической платформы предусмотрено ограждение из никелированных труб высотой 810 мм.

Активная рулевая система обеспечивает полную имитацию вождения и передает ощущения при сцеплении колес с дорогой и заносе автомобиля.

Автотренажер оснащен тремя сборно-разборными трапециевидными проекционными экранами с углом обзора 210 градусов, предназначенными для визуализации практических упражнений, и тремя мультимедиапроекторами. Также автотренажер оснащен системой из трех синхронизированных ЖК-дисплеев 7", один из которых интегрирован в центральное зеркало салона, что позволяет получить полный задний обзор дороги, два других – встроены в боковые зеркала для обеспечения бокового обзора дороги, что позволяет исключить невидимый участок дороги (мертвые зоны).

Звукоряд обеспечивается акустической системой, интегрированной в корпус автотренажера.

Автотренажер оснащен системой локально-сетевого подключения, которая позволяет соединять все тренажеры данной модели в локальную сеть для совместного прохождения тренировочных или экзаменационных заездов в едином виртуальном пространстве.

Данная модель тренажера может быть объединена с другими моделями, производимыми нашей компанией, с целью совершения коллективных заездов как на автодроме, так и в городских условиях. Для того чтобы использовать данную возможность, рекомендуем приобрести модуль инструктора для тренажеров транспортных средств.

В комплект поставки входит беспроводная клавиатура, позволяющая инструктору управлять программным меню автотренажера и в процессе выполнения обучающимся упражнений задавать следующие неисправности транспортного средства:

• отказ работы усилителя руля,
• отказ тормозной системы,
• повышение температуры охлаждающей жидкости,
• падение давления масла в двигателе,
• неисправность генератора,
• отсутствие топлива,
• прокол колеса,
• экстренную остановку окружающих транспортных средств.

Программное обеспечение автотренажера на основе 3D-симуляции движения автомобиля с учетом физических параметров и динамики транспортного средства, а также свойств виртуальной окружающей среды предусматривает прохождение тренировочных и экзаменационных заездов на автодроме и в городе.

Программным обеспечением предусмотрена функция "Виртуальный инструктор", представляющая собой голосовое сопровождение, которое контролирует выполнение упражнений и информирует обучающихся о допущенных ошибках, например: "Вы проехали на запрещающий сигнал светофора". Громкость "Виртуального инструктора" регулируется встроенным блоком управления.

Автотренажер снабжен беспроводной системой автоматического распознавания "курсант/инструктор" для ограничения доступа к эксплуатации автотренажера в отсутствие инструктора и исключения выхода из строя вследствие некорректного использования.
Учебный видеофильм "Инструкция по запуску, эксплуатации и технике безопасности при работе на тренажере" предназначен для обучения правильной работе на тренажере. DVD-диск содержит следующий обучающий материал:

• основные правила техники безопасности при работе на тренажере,
• инструкция по запуску,
• эксплуатация тренажера.

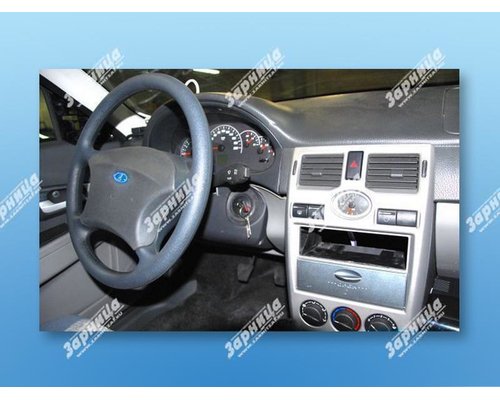

Конструктивные характеристики рабочего места автотренажера:

• кресло пассажира и водителя с регулировкой положения и наклона спинки;
• три сборно-разборных трапециевидных проекционных экрана с углом обзора 210 градусов, три мультимедиапроектора, три синхронизированных ЖК-дисплея 7";
• блокируемое динамическое рулевое колесо с действующим звуковым сигналом и функцией обратной связи, способной передавать информацию о динамике движения и состоянии дороги;
• педали сцепления, тормоза и акселератора;
• механическая 5-ступенчатая коробка передач и передача заднего хода;
• рычаг стояночного тормоза;
• подрулевой переключатель (рычаг включения стеклоочистителей, рычаг переключения указателя поворота и света фар), переключатели освещения и аварийной сигнализации;
• замок зажигания;
• ремни безопасности;
• оригинальная панель приборов автомобиля ВАЗ.

Основные характеристики автотренажера:

• стандартная компоновка рабочего места водителя транспортного средства категории "В";
• двухстепенная динамическая платформа на пневмоприводах;
• функция смены угла обзора ("поворот головы" виртуального водителя), позволяющая контролировать максимально большое пространство вокруг транспортного средства;
• функция смены камер вида;
• выбор погодных условий (дождя, снега, тумана, яркого солнца) и времени суток для прохождения заезда;
• наличие пешеходов на улицах виртуального города, которые являются полноценными участниками дорожного движения: ходят по тротуарам и пересекают проезжую часть;
• скопление осадков на ветровом стекле при отключенных стеклоочистителях (очищение ветрового стекла осуществляется включением стеклоочистителей);
• блокировка включения/выключения передачи в конструкции механизма выбора передач: без выжатой педали сцепления передачи не переключаются;
• отработка приемов контраварийного (экстремального) вождения;
• система локально-сетевого подключения;
• беспроводная клавиатура с возможностью управления инструктором программным меню и неисправностями транспортного средства;
• имитация первого и второго этапов практического экзамена на получение права на управление транспортным средством категории "В";
• полная запись и ведение статистики для каждого обучающегося индивидуально, видеозапись прохождения упражнений, сравнительно-оценочная система.

1. Автотренажер
2. Учебный фильм "Инструкция по запуску, эксплуатации и технике безопасности при работе на тренажере" (DVD-диск)
3. Динамическая платформа
4. Блок управления динамической платформой
5. Компрессор
6. Проекционный экран (3 шт.)
7. Стойка проекционного экрана (6 шт.)
8. Стремянка для сборки и разборки проекционного экрана
9. Мультимедиапроектор (3 шт.)
10. Подставка под мультимедиапроектор (3 шт.)
11. ЖК-дисплей 7" (3 шт.)
12. Тумба (3 шт.)
13. Системный блок (2 шт.)
14. Беспроводная клавиатура
15. Оптическая мышь
16. Акустическая система 2.0
17. Комплект "курсант/инструктор"
18. Крепежные элементы
19. Источник бесперебойного питания
20. Кабель электропитания автотренажера
21. Ключ зажигания (2 шт.)
