Комплект учебно-лабораторного оборудования "Изучение собственных колебаний струны"

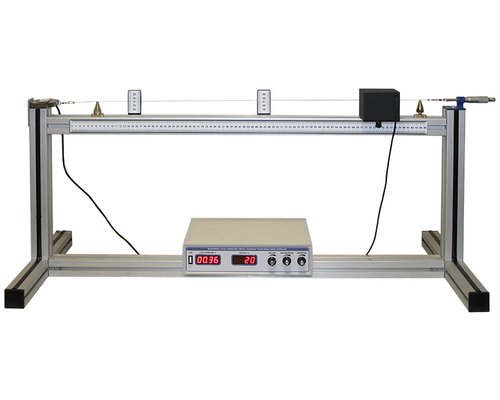

Лабораторный стенд конструктивно представляет собой раму из металлического профиля с установленными на нем: тензометрическим датчиком, предназначенным для измерения силы натяжения струны; возбудителем, предназначенным для возбуждения поперечных колебаний струны в вертикальной плоскости; ограничивающими стойками, предназначенными для ограничения колеблющегося участка струны; натяжным устройством, предназначенным для регулировки силы натяжения струны. На горизонтальном участке рамы установлены горизонтальная и передвигаемые вертикальные мерные линейки. В комплектацию стенда входит также блок электроники, содержащий измеритель силы натяжения струны и генератор низкой частоты с возможностью регулировки частоты и амплитуды выходного сигнала.

Базовая комплектация:

Дополнительная комплектация:

Дополнительное оборудование и программное обеспечение (ПО):

• Обучающая система ПО LMS Zarnitza.

1. Лабораторный стенд "Изучение собственных колебаний струны".
2. Блок электроники.
3. Сменные струны (3 шт.).
4. Паспорт изделия.
5. Руководство по эксплуатации.
6. Методические указания для проведения лабораторных работ.

• Габариты: 1140 х 410 х 500 мм.
• Электропитание: 220 В, 50 Гц.
• Потребляемая мощность: не более 100 Вт.
• Масса: не более 12 кг.

Комплект учебно-лабораторного оборудования (далее стенд) "Изучение собственных колебаний струны" предназначен для проведения практических работ по определению частоты и формы собственных колебаний струны, скорости распространения поперечной волны в струне.

Оборудование может применяться в процессе обучения в общеобразовательных учреждениях, учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по дисциплине "Физика: механика твердого тела".

• Основание из металлического профиля (рама).
• Возбудитель.
• Ограничивающая стойка.
• Устройство натяжения.
• Горизонтальная мерная линейка.
• Тензометрический датчик.

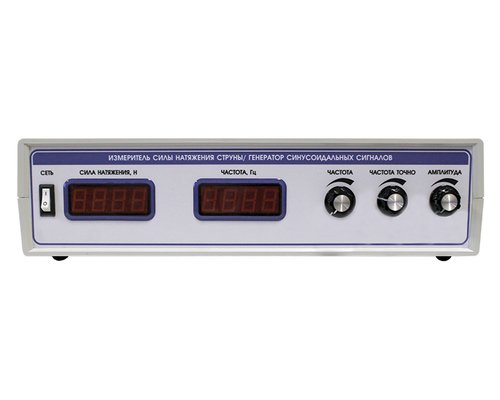

• Блок электроники.
• Вертикальная мерная линейка.

Изучение собственных колебаний струны, экспериментальное определение зависимости собственных частот струны от силы натяжения.
