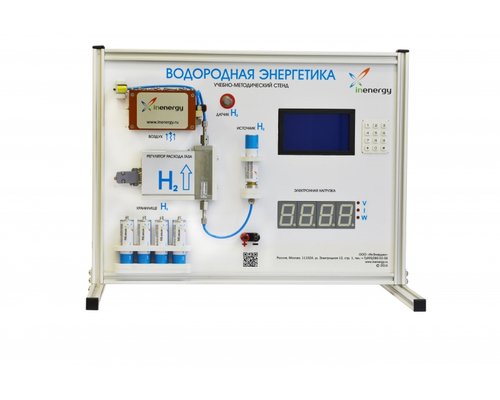

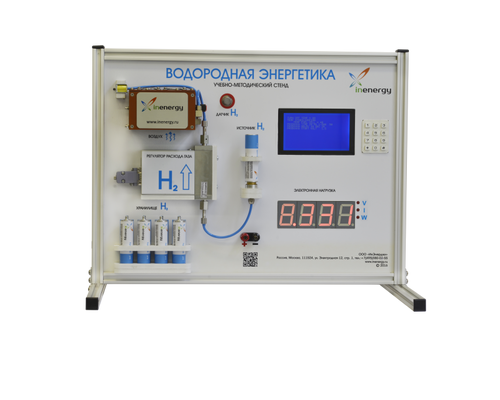

НовостиУчебно-методический стенд "Водородная Энергетика"
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Комплект учебного оборудования для проведения лабораторно-практических занятий в старших классах средних образовательных школ, в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования.
Проведение лабораторно-практических занятий позволяет изучить:
Габаритные размеры не превышают: длина 500-550 мм, высота 400-450 мм, длина поперечных ног 450 мм.
Масса: не более 15 кг.
Электропитание: 220 В, 50 Гц.
КОМПЛЕКТНОСТЬ
Температура отключения: максимальная температура, при которой топливный элемент отключится от питания водорода и прекратит выработку электричества.
Режим работы вентиляторов обдува топливного элемента: режим постоянного потока воздуха (изменяется температура) и режим постоянной температуры (изменяется поток воздуха).
Продувка: время продувки – на какое время открывается клапан, период продувки – через какое время открывается клапан, напряжение продувки – при достижении какого напряжения срабатывает продувка в независимости от времени (отсчёт времени при этом начинается заново).
Установка режима электронной нагрузки: режимы постоянного тока (изменяется напряжение), постоянного напряжения (изменяется ток) и постоянной мощности.
ПЕРЕЧЕНЬ ЛАБОРАТОРНЫХ РАБОТ
Проведение лабораторно-практических занятий позволяет изучить:
- конструкцию и принцип действия топливного элемента;
- термодинамику топливного элемента;
- характеристическую кривую и кривую изменения мощности топливного элемента;
- коэффициент полезного действия;
- необходимые компоненты для автономного энергоснабжения устройств;
- силовую электронику и преобразование напряжения
Габаритные размеры не превышают: длина 500-550 мм, высота 400-450 мм, длина поперечных ног 450 мм.
Масса: не более 15 кг.
Электропитание: 220 В, 50 Гц.
КОМПЛЕКТНОСТЬ
- Баллон с металлогидридным сплавом типа АВ5 для хранения водорода ёмкостью не менее 10 л газа (4 шт).
- Газовый редуктор.
- Топливный элемент (ТЭ) на основе твёрдополимерного электролита (ТПЭ), мощностью не менее 30 Вт.
- Расходомер для подачи водорода.
- Модуль электронной нагрузки с возможностью отображения вольт-амперных характеристик.
- Дисплей контроллера.
- Кнопочная клавиатура.
- Электрические клеммы.
- Датчик водорода.
- Клапан продувки.
- Сетевой кабель.
- Методические материалы.

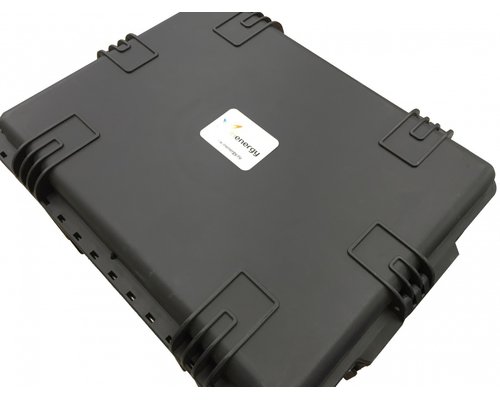

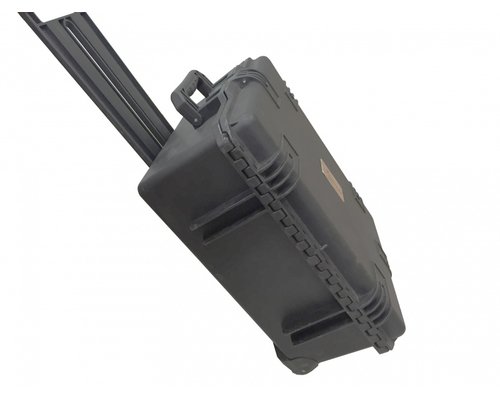

- Стенд поставляется в пластиковом кейсе.
- Температура топливного элемента на краю и посередине плоскости, параллельной плоскости установки вентиляторов.
- Температура баллона.
- Напряжение на топливном элементе.
- Ток на топливном элементе.
- Расход водорода.
- Скорость вентилятора в процентах от максимальной.
Температура отключения: максимальная температура, при которой топливный элемент отключится от питания водорода и прекратит выработку электричества.
Режим работы вентиляторов обдува топливного элемента: режим постоянного потока воздуха (изменяется температура) и режим постоянной температуры (изменяется поток воздуха).
Продувка: время продувки – на какое время открывается клапан, период продувки – через какое время открывается клапан, напряжение продувки – при достижении какого напряжения срабатывает продувка в независимости от времени (отсчёт времени при этом начинается заново).
Установка режима электронной нагрузки: режимы постоянного тока (изменяется напряжение), постоянного напряжения (изменяется ток) и постоянной мощности.
ПЕРЕЧЕНЬ ЛАБОРАТОРНЫХ РАБОТ
- Определение коэффициента полезного действия топливного элемента и его зависимость от различных факторов.
- Влияние продувки на характеристики топливного элемента.
- Изучение поведения металлогидрида при различных режимах работы.
- Оценка времени работы топливного элемента с заданным запасом водорода.
