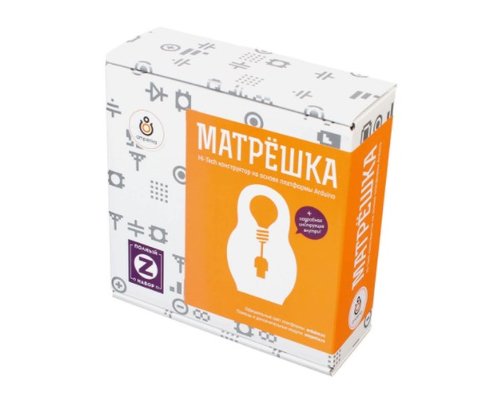

Матрёшка Z (Iskra Uno)

Если вы хотите начать работать с Arduino, но у вас нет опыта, базовых радиодеталей и приспособлений, набор «Матрёшка Z» — это лучший выбор. В нём вы найдёте нашу версию популярной Arduino Uno, набор радиодеталей, провода, макетную плату, а главное — красочную лаконичную обучающую брошюру, которая научит вас делать собственные электронные устройства с нуля.

Особенности
Мозг набора — Iskra Uno, миниатюрный компьютер, который программируется на C++. Простые программы — скетчи — управляют устройствами, собранными из радиодеталей.

В коробке с набором вы найдёте светодиоды, конденсаторы, резисторы, кнопки, микрочипы, LCD-экран, микромотор и сервопривод. Они соединяются в схемы на макетной плате и подключаются к контроллеру.

Разобраться с компонентами поможет «Конспект хакера» — учебная брошюра, в которой собран необходимый минимум теории и практическая часть с примерами создания 20 устройств.

Обратите внимание, что набор «Матрёшка Z» на базе Iskra Uno полностью совместим с дополнением «Интернет вещей», как и «Матрёшки» на оригинальной Uno.

Что такое Iskra Uno
Arduino — это открытая платформа, которая позволяет собирать всевозможные электронные устройства. На базе неё и построена Iskra Uno, только у нашей платы более мощный регулятор напряжения.

Мы производим Iskra Uno в России, поэтому она получается доступнее оригинальных итальянских плат, а по качеству — ничуть не хуже.

Контактные колодки на плате расположены в полном соответствии со стандартной распиновкой Arduino R3, поэтому на нашу Uno можно ставить традиционные платы расширения Shield. К примеру, если какой-то сенсор или модуль совместим с Arduino, он подходит и к Iskra Uno.

Как собирать устройства
Все устройства собираются из настоящих радиодеталей, но без возни с пайкой. Детали вставляются в гнёзда макетной платы и соединяются с управляющей платой проводами «папа-папа». Ошиблись или собрали что-то не так — не беда: сверьтесь со схемой и пересоберите устройство.

Пройти набор по силам инженерам от 14 лет. Хотя, пользуясь старшими коллегами или особо продвинутым интеллектом, Матрёшку могут использовать и дети от 10 лет.

Что можно собрать
В красочном буклете приведены 20 устройств. Каждый учебный проект сопровождается цветной схемой сборки и готовым кодом программы (скетчем) с подробными комментариями.

Постепенно вы разберётесь со всеми радиодеталями, а сложность и функциональность собираемых устройств увеличатся.

Вас ждут:
Маячок
Маячок с нарастающей яркостью
Светильник с управляемой яркостью
Терменвокс
Ночной светильник
Пульсар
Бегущий огонёк
Мерзкое пианино
Миксер
Кнопочный переключатель
Светильник с кнопочным управлением
Кнопочные ковбои
Секундомер
Счётчик нажатий
Комнатный термометр
Метеостанция
Пантограф
Тестер батареек
Светильник, управляемый по USB
Перетягивание каната
При работе из Arduino IDE в настройках среды нужно выбирать плату «Arduino Uno».

Комплектация
В одной коробке мы собрали множество деталей, которые отлично подходят друг к другу. Они обеспечат вам комфортный старт.

Мы аккуратно упаковываем наборы в красивые коробки, которые радуют глаз. Поэтому «Матрёшка» без проблем выступит в качестве отличного подарка.

В комплект входит:
1× Плата Iskra Uno
1× Брошюра «Конспект хакера»
1× Макетная плата Breadboard Half
30× Резисторы на 220 Ом
10× Резисторы на 1 кОм
10× Резисторы на 10 кОм
1× Переменный резистор (потенциометр)
1× Фоторезистор
1× Термистор
10× Конденсаторы керамические на 100 нФ
10× Конденсаторы электролитические на 10 мкФ
10× Конденсаторы электролитические на 220 мкФ
5× Транзисторы биполярные
1× Транзистор полевой MOSFET
5× Диоды выпрямительные
12× Светодиоды 5 мм красные
4× Светодиоды 5 мм зелёные
4× Светодиоды 5 мм жёлтые
1× Трёхцветный светодиод
1× Светодиодная шкала
1× 7-сегментный индикатор
5× Кнопка тактовая
1× Пьезо-пищалка
1× Выходной сдвиговый регистр 74HC595
1× Инвертирующий триггер Шмитта
1× Клеммник нажимной
65× Соединительные провода «папа-папа»
1× Кабель USB (A — Micro USB)
1× Кабель питания от батарейки Крона
1× Штырьковые соединители (1×40)
1× Мотор FA-130
1× Микросервопривод FS90
1× Текстовый экран 16×2
1× Монтажная площадка для Iskra Uno

Что дальше
Продолжение набора «Интернет вещей» позволит вам заняться созданием сетевых гаджетов и автоматизированных систем умного дома.

Для продолжения собственных экспериментов рекомендуем взять следующие ингредиенты:

Парочку сенсоров по вкусу, чтобы добавить своим устройствам «чувств».
Шилды, чтобы расширить возможности платформы.
Мультиметр, чтобы находить проблемы в схеме.
Блок питания, чтобы включать своё устройство без компьютера.
Примеры простых проектов на базе Iskra Uno и дополнительных Troyka-модулей опубликованы на Wiki: Arduino-проекты на Slot Shield.

Проекты
Arduino-проекты на Slot Shield
Документация
Быстрый старт с Iskra Uno
«Конспект хакера» в электронном виде
