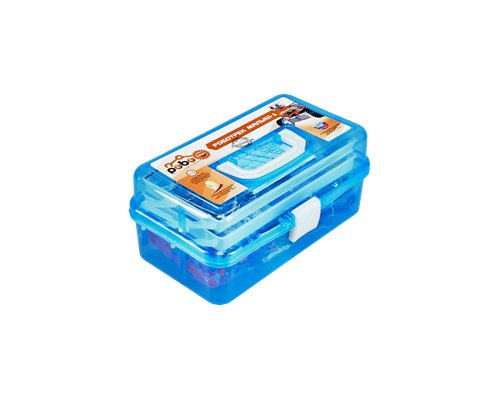

Детский конструктор по образовательной робототехнике "РОБОТРЕК "МАЛЫШ-1"

Конструктор по образовательной робототехнике "Роботрек Малыш-1" предназначен для занятий по изучению основ робототехники, конструирования и моделирования с детьми в возрасте 5-7 лет.

Дошкольники и младшие школьники приобретают практические навыки конструирования и моделирования ,
Получают первые знания о простых конструкциях и механизмах.

Конструктор выполнен из яркого, безопасного ABC-пластика. Можно собрать робототехнические модели из окружающего мира, используя контроллер, моторы и разные датчики. Возможность присоединения блоков с шести сторон.

Программное обеспечение при работе с компьютером РОБОТРЕК IDE

Основано на Arduino IDE и дополнено визуальной средой программирования для составления программ из блоков без необходимости писать и редактировать код. Имеет полную совместимость со всеми платами и библиотеками Arduino. Разработаны готовые скетчи мини программ для прошивки контроллера ТРЕКДУИНО для проектной деятельности и изучения основ алгоритмики детьми дошкольного и младшего школьного возраста.

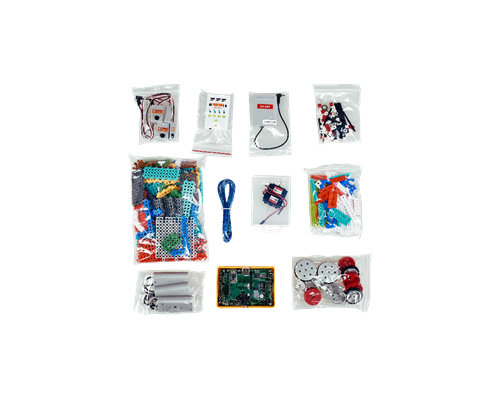

В состав набора входят 277 элементов:

• пластиковые балки разных форм и блоки (для конструирования объектов)
• колеса - 4 вида
• шестеренки -4 вида
• набор валов, втулок и муфт
• 2 материнские платы (контроллера)для непрограммируемого уровня (зашиты 4 алгоритма программ) и программируемого (визуализированная среда РОБОТРЕК ПО)
• 2 двигателя постоянного тока
• 2 датчика касания и 2 инфракрасных датчика
• USB кабель
• 2 кейса для батареек 6V и 9V
• ссылка на ПО РОБОТРЕК, инструкции, не менее 39 готовых файлов для прошивки платы ТРЕКДУИНО с алгоритмами для программирования роботов при условии наличия набора «Малыш проект» дополнительно
• разборочный ключ
• рамки 3 видов
• набор рычагов, дуг и уголков
• 4 резиновых пластины

• Рабочее напряжение: 4 × AAA
• Максимальный рабочий ток: 400 мА
• Количество разъёмов для датчиков: 3 (может подключить ИК-датчик, датчик касания и т.д.)
• Количество разъемов для двигателей: 2 (двигатель постоянного тока)

Делает собранную модель программируемой.

Контроллер имеет в составе следующие внешние интерфейсы и устройства:

• 16 портов ввода-вывода общего назначения (GPIO), разделённых на 4 группы, первая «IN1»-«IN4» и третья «OUT1»-«OUT4» группы портов подключены через соответствующие селекторы напряжения к понижающим стабилизаторам напряжения на 5В и 3,3В, вторая «IN5»-«IN8» и четвертая «OUT5»-«OUT8» группы портов подключены к понижающему стабилизатору на 5В.
• 2 интерфейса UARTс подведенным питанием.
• 1 Интерфейс ArduinoUnoR3, независимый от каких-либо портов.
• 1 порт для подключения карт MicroSD.
• 1 схема автоматического переключения питания между внешним питанием и USB.
• 1 трехцветный светодиод.
• 1 кнопка включения/выключения.
• 1 Порт USB типа B.
• Рабочее напряжение- не менее 5В
• Входное напряжение - не более 12 В
• Максимальное входное напряжение -не менее 18В
• 4 порта для подключения двигателей.
• Наличие возможности не менее 1 Bluetooth-соединения.
• 2 интерфейса I2C.
• 1 интерфейс IСSP.
• 5 кнопок управления.

• Рабочее напряжение：3.7～6В
• Рабочий угол поворота： -90 гр. to 90 гр.
• Скорость：0.13сек.-60°
• Ток нагрузки：6В/ 600mA
• Торсион :6.0В:10.6 Кг.см

Два инфракрасных датчика – позволяют определить условное расстояние до хорошо отражающих свет поверхностей и определять черный и белый цвет и препятствия;

• Материал: GaAsP/GaAnInP (галлия арсенид-фосфид / галлия-алюминия-индия фосфид)
• Тип линзы: «вода»
• Максимальный рабочий диапазон: Та=25℃
• Диапазон напряжения: 1.1В … 1.5В
• Диапазон рабочих температур: -40℃ … +85℃
• Длина волны (макс.): 940 нм
• Максимальный потребляемый ток: 10 мкА

Два датчика касания - робот "ощущает" окружающее пространство и препятствия, с их помощью можно реализовать пульт управления роботом и т.п. Оснащен специальным колпачком с сеткой отверстий, к которому можно прикреплять детали конструктора.

• Тип: сенсорный переключатель
• Модель: KSM603LM
• Сопротивление: 100 Ом

Два кейса для батареек 6 и 9 V (имеют специальный разъем для подключения 4 и 6 элементов питания типа АА 1,5 В. Имеют штекер для подключения к контроллеру).

В составе набора бесплатно поставляется карты сборки робототехнических систем в электронном виде (CD диск, ссылка на файлообменник).

Есть возможность отдельно приобрести электронный учебно-методический комплекс к конструктору РОБОТРЕК «Малыш 1»: «Введение в робототехнику и электронно-механическое конструирование».
