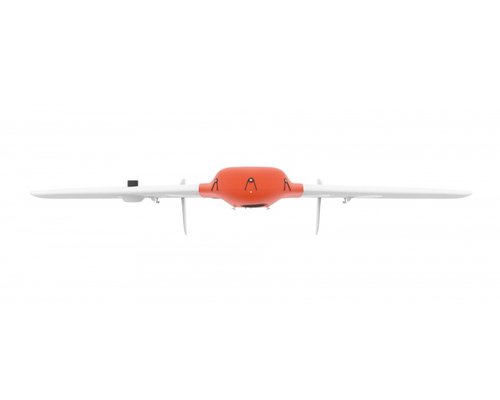

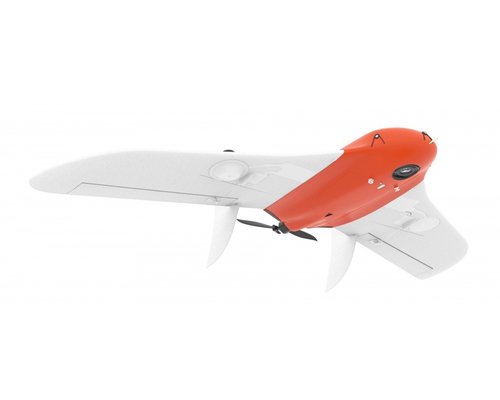

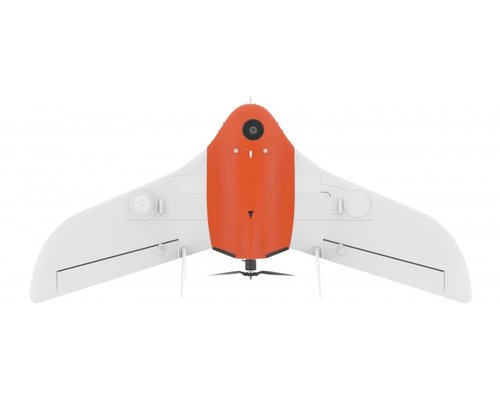

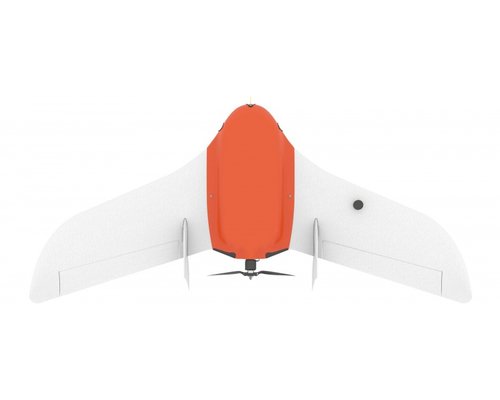

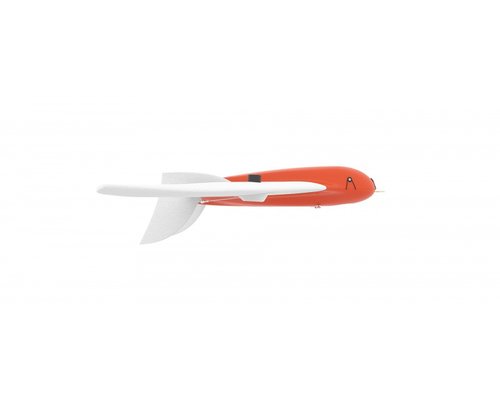

Геоскан 101 Геодезия

Комплекс оснащен системой автоматического управления (автопилотом), инерциальной навигационной системой, приемником сигналов GPS/ГЛОНАСС, контроллером управления полезными нагрузками, цифровым каналом связи для передачи командно-телеметрической информации и высокоточным геодезическим приемником Topcon (L1-L2, GPS/ГЛОНАСC/BeiDou).

Теоретическая и практическая подготовка операторов по управлению беспилотными авиационными системами проводится на предприятии-изготовителе и входит в стоимость комплекса.

Основные характеристики

• Длительность полета: до 1 часа
• Макс. протяженность маршрута: 70 км
• Площадь съемки за 1 полет: при масштабе 3-10 см/пикс: 3-9 км2
• Макс. допустимая скорость ветра: 12 м/с
• Скорость полета: 64-130 км/ч
• Макс. взлетная масса: 3,1 кг

• Макс. масса полезной нагрузки: 0,8 кг
• Габаритные размеры: Размах крыльев 138 см
• Мин. безопасная высота полета: 100 м
• Макс. высота полета: 4000 м
• Температура эксплуатации: от -20 до +40 °С (опционально возможно расширение до -40 °С)
• Двигатель: электрический, бесколлекторный
• Взлет / посадка: с катапульты / на парашюте, в автоматическом режиме

Что в кейсе

1. Фюзеляж
2. Левое крыло
3. Стойка для модема КРЛ
4. Прокладка
5. Правое крыло
6. Модем КРЛ
7. ЗУ для НСУ
8. НСУ
9. ЗУ для аккумуляторных батарей
10. Столик с НСУ и ЗУ
11. Аккумуляторная батарея
12. Запасной парашют
13. Кили
14. Комплект ЗИП

Автоматическое управление

Комплекс оснащен наземной станцией управления с предустановленным программным обеспечением Geoscan Planner.

Программа позволяет выполнить предполетную подготовку, выбрать предпочтительные параметры съемки, произвести запуск и выбрать точку посадки. Во время выполнения полетного задания, оператору предоставляется телеметрия и информация о состоянии воздушного судна.

После завершения полета, полученные снимки можно загрузить в интерфейс программы и просмотреть любой снимок вдоль маршрута.

Комплектация Геоскан 101

Для каждого комплекса Геоскан 101 используется защитный транспортировочный кейс для БПЛА и комплектующих, а также чехол для складной катапульты.

Что входит в комплектацию по умолчанию

• Беспилотное воздушное судно (БВС) Геоскан 101
• Модернизированная цифровая фотокамера Sony DSC-RX1 (24 Мпикс, объектив 35 мм, полноразмерная матрица, центральный затвор)
• Аккумуляторная батарея с системой защиты - 1 шт: 4S, 37 Wh, 16000 mAh
• Чехол со складной катапультой (размер:115x19x16 см, вес брутто: 7 кг)
• Комплект ЗИП
• Наземная станция управления:
  • Ноутбук с установленным ПО планирования полетного задания Geoscan Planner и ПО Agisoft PhotoScan Pro (демо-версия)
  • Модем для связи с БПЛА
  • Зарядная станция в защитном кейсе IP67 (Зарядная станция находится в кейсе с БПЛА)
• Двухчастотный/трехсистемный бортовой геодезический приемник Topcon с антенной (L1-L2, GPS/ГЛОНАСС/BeiDou)
• Защитный транспортировочный кейс IP67 для БПЛА (размер: 80x52x31 см, вес брутто: 20,5 кг)
• Инструкция
• Инструктаж по работе с комплексом в Санкт-Петербурге

Дополнительное оборудование

• Радиомаяк GPS/GSM
• Ноутбук в защищенном корпусе
• Дополнительное беспилотное воздушное судно Геоскан 101 (планер, электроника, бортовой блок связи управление/телеметрия, защитный контейнер IP67, ЗИП)
• Модификация «Арктика» (расширение температурного диапазона от -40 до +20 )
