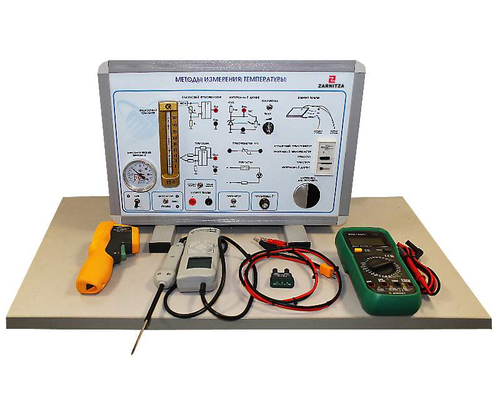

Комплект учебно-лабораторного оборудования "Методы измерения температуры" (МИТ-СР-2)

Комплект учебно-лабораторного оборудования (моноблочного типа) настольного, ручного исполнения "Методы измерения температуры" позволяет исследовать датчики, используемые в промышленности и в быту.

Комплект учебно-лабораторного оборудования "Методы измерения температуры" (далее – стенд) предназначен для проведения лабораторных практических занятий по теме "Первичные преобразователи и приборы для измерения температуры" курса "Основы метрологии". Данное оборудование может применяться в процессе обучения в учреждениях начального, среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков.

• Габариты: 500 х 300 х 350 мм.
• Масса: не более 30 кг.
• Электропитание: 220 В, 50 Гц.
• Потребляемая мощность: не более 50 Вт.

1. Комплект учебно-лабораторного оборудования "Методы измерения температуры" (МИТ-СР-2).
2. Комплект соединительных проводов и силовых кабелей.
3. Эталонный термометр.
4. Пирометр
5. Паспорт изделия.
6. Руководство по эксплуатации.
7. Методические рекомендации по проведению лабораторных работ.

• Источник питания.
• Нагреватель с регулируемой температурой.
• Термоэлектрический преобразователь с НСХ типа "L".
• Термометр сопротивления с НСХ типа "Pt100".
• Интегральный преобразователь с аналоговым выходом.
• Интегральный преобразователь с цифровым выходом.
• Биметаллический термометр.
• Жидкостный термометр.
• Индикатор температуры "холодного спая" термоэлектрического преобразователя.
• Измеритель термо-ЭДС термопары со встроенным индикатором.
• Измеритель электрического сопротивления со встроенным индикатором.
• Измеритель аналогового сигнала со встроенным индикатором.
• Измеритель цифрового сигнала со встроенным индикатором.

1. Изучение принципа работы термоэлектрического преобразователя (термопары) на примере преобразователя с НСХ типа "L". Работа с таблицей номинальной статической характеристики.
2. Изучение принципа работы термометра сопротивления (термосопротивления) на примере преобразователя с НСХ "Pt100". Работа с таблицей номинальной статической характеристики.
3. Изучение принципа работы интегрального преобразователя температуры с пропорциональным аналоговым выходом на примере преобразователя LM135. Калибровка интегрального преобразователя температуры.
4. Изучение принципа работы интегрального преобразователя температуры с цифровым выходом на примере преобразователя DS18B20.
5. Изучение принципа работы биметаллического циферблатного термометра. Определение относительной погрешности измерения прибора.
6. Изучение принципа работы жидкостного термометра. Определение относительной погрешности прибора.
7. Изучение принципа работы элемента Пельтье. Ознакомление с работой инфракрасного пирометра.
