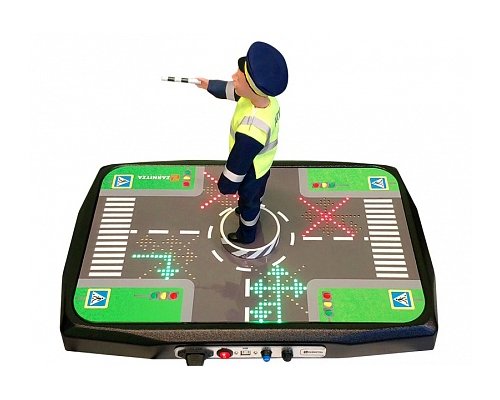

Учебно-лабораторный стенд по изучению ПДД "Робот-регулировщик"

Учебно-лабораторный стенд "Робот-регулировщик" представляет собой стол-платформу с нанесенной дорожной разметкой, имеющей светодиодную индикацию направлений движения и поворотных стрелок. На столе размещена поворотная платформа с установленным макетом дорожного регулировщика, который может с помощью сервоприводов воспроизводить жесты для регулирования дорожного движения.

Для управления учебно-лабораторным комплексом как стендом для изучения ПДД предусмотрено три режима: демонстрационный, обучающий и экзаменационный.

• в обучающем режиме доступно конфигурирование положения регулировщика с последующей демонстрацией соответствующего правила на экране ПК и правильной световой индикацией, соответствующей текущему положению регулировщика. Также доступен обратный режим: после установки моделирования дорожной обстановки (плотность потока движения, направления движения) регулировщик занимает корректные позиции;
• в экзаменационном режиме учащиеся должны конфигурировать положение регулировщика согласно указаниям светодиодных матриц в соответствии с ПДД (и наоборот).

Посредством управляющей программы доступны режимы обучающих игровых сценариев.

Стенд оснащен модулем "Виртуальный учитель", позволяющим обучающимся интерактивно взаимодействовать с голосовым помощником.

В комплект стенда входят детские удостоверения "Дорожный регулировщик".

Так же реализовано управление учебно-лабораторным комплексом с помощью мобильного Android-приложения.

1. Учебно-лабораторный стенд "Робот-регулировщик".
2. Детское удостоверение "Юный регулировщик" (комплект).
3. Паспорт изделия.
4. Инструкция по эксплуатации.
5. Методические рекомендации по проведению лабораторных работ.
6. Комплект соединительных проводов.

• Габариты: 570 х 380 х 410 мм.
• Масса: не более 5 кг.

Учебно-лабораторный стенд предназначен для изучения робототехники, программирования микроконтроллеров на высокоуровневом языке программирования Arduino C, а также правил дорожного движения и значений сигнальных жестов дорожных регулировщиков.

Установленные исполнительнее устройства и датчики позволяют изучить принципы работы сервоприводов, шаговых двигателей, светодиодов с адресацией, герконов, а также управление данными устройствами с помощью микроконтроллера.

Для повышения эффективности образовательного процесса по направлению "ПДД" и его наглядности стенд оснащен системой дистанционного управления, а также обучающим и экзаменационным модулем для интерактивного контроля полученных знаний.

• Стол-платформа.
• Светодиодный модуль (4 шт.).
• Шаговый двигатель с драйвером.
• Сервопривод с драйвером.
• Микроконтроллер Arduino Uno.
• Макет-кукла "Дорожный регулировщик".

1. Введение в микроконтроллеры. Синтаксис языка Arduino C. Программирование в среде Arduino IDE.
2. Логические конструкции языка. Оператор условия. Считывание показаний датчиков.
3. Управление адресными светодиодами.
4. Устройство сервопривода и управление им. Использование подключаемых библиотек.
5. Принцип работы шагового двигателя. Управление шаговым приводом с помощью микроконтроллера Arduino Uno.
6. Работа с оператором множественного выбора.
7. Применение циклов со счетчиком в алгоритмах управления роботами.
8. Применение циклов с условием.
9. Программирование модуля mp3-плеера.
