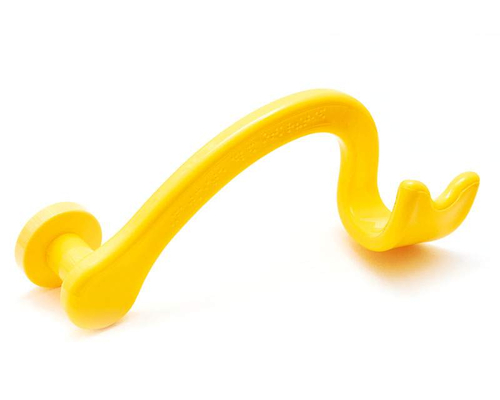

Ручка дверная специальная для инвалидов

Технические характеристики.

• Длина ручки, мм – не менее 240 не более 260;

• Ширина ручки, мм – не менее 125 не более 130;

• Высота ручки , мм – не менее 130 не более 145;

• Диаметр основания ручки, мм – не менее 20;

• Ширина бокового упора, мм – не менее 65 не более 80;

• Высота бокового упора ручки, мм – не менее 35;

• Ширина между боковым упором и ручкой, мм – не менее 47;

• Толщина рукоятки, мм – не менее 15;

• Расстояние от ручки до полотна двери, мм – не менее 42;

• Фиксация ручки винтом к шпинделю – наличие;

• Цвет – Желтый/Серая;

• Необходимость в специальном инструменте для съема ручки – отсутствие;

• Количество ручек в комплекте, шт – не более 2;

• Надпись на лицевой стороне ручки шрифтом Брайля

• «Нажмите для открытия» – наличие;

• Внутренняя обойма для центровки ручек – наличие;

• Наружный диаметр обоймы, мм – не менее 43 не более 47;

• Толщина обоймы, мм – не менее 4,5;

• Внутренний диаметр обоймы, мм – не менее 17;

• Центрирующие выступы у обоймы – наличие;

• Наружный диаметр выступа, мм – не менее 6,7;

• Высота выступа, мм – не более 10;

• Количество выступов, шт – не более 2;

• Сквозное отверстие в выступе диаметром 4,4 мм – наличие;

• Сквозное отверстие в выступе диаметром 5,5 мм – наличие;

• Сквозные отверстия для крепления обоймы к полотну двери – наличие;

• Количество сквозных отверстий для крепления обоймы, шт – не менее 4;

• Диаметр сквозного отверстия для крепления, мм – не менее 4 не более 5;

• Наличие раззенковки отверстий – наличие;

• Диаметр раззенковки, мм – не менее 7 не более 8;

• Фиксирующие лепестки на обойме для фиксации съемной

• крышки – наличие;

• Количество лепестков, шт – не более 2;

• Толщина лепестков, мм – не менее 2 не более 3;

• Длина лепестков, мм – не менее 14;

• Наружный диаметр посадочной втулки, мм – не менее 19 не более 20;

• Высота посадочной втулки, мм – не менее 1,3 не более 2;

• Наружный диаметр фиксирующей втулки, мм – не менее 22 не более 23;

• Высота фиксирующей втулки, мм – не менее 2 не более 3;

• Количество внутренних обойм в комплекте, шт – не более 2;

• Материал обоймы – пластик;

• Съемная крышка для обоймы – наличие;

• Наружный диаметр крышки, мм – не менее 50 не более 60;

• Ширина крышки, мм – не менее 8 не более 15;

• Внутренний диаметр крышки, мм – не менее 19 не более 22;

• Толщина стенки крышки, мм – не менее 1,8;

• Круговой выступ для фиксации лепестка обоймы – наличие;

• Высота выступа, мм – не менее 0,2;

• Количество съемных крышек в комплекте, шт – не более 2;

• Материал крышки – пластик;

• Винт для стяжки обойм – наличие;

• Длина резьбовой части, мм – не менее 55;

• Подбор длины резьбовой части под ширину дверного

• полотна – наличие;

• Вариантов подбора резьбовой части, шт – не менее 6;

• Диаметр резьбовой части М4 – наличие;

• Шлиц под отвертку крестовый – наличие;

• Количество винтов в комплекте, шт – не менее 2;

• Материал винта сталь – наличие;

• Втулка соединительная с внутренней резьбой – наличие;

• Высота втулки, мм – не менее 15;

• Наружный диаметр, мм – не более 5,5;

• Внутренний резьбовой диаметр М4 – наличие;

• Шлиц под отвертку крестовый – наличие;

• Количество втулок в комплекте, шт – не менее 2;

• Материал втулки сталь – наличие;

• Квадратный шпиндель – наличие;

• Размер стороны квадрата, мм – не более 8;

• Длина шпинделя, мм – не менее 95;

• Проточки для фиксации шпинделя в ручке – наличие;

• Оваловидные выемки на шпинделе для фиксации ручки – наличие;

• Длина выемки, мм – не менее 23;

• Шпиндель сборный – наличие;

• Количество частей шпинделя, шт – не менее 2;

• Фиксирующие выступы на частях шпинделя для фиксации

• друг относительно друга – наличие;

• Материал шпинделя сталь – наличие;

• Возможность открывания двери плечевой частью руки – наличие;

• Управление ручкой в положении стоя – наличие;

• Управление ручкой в положении сидя – наличие.
